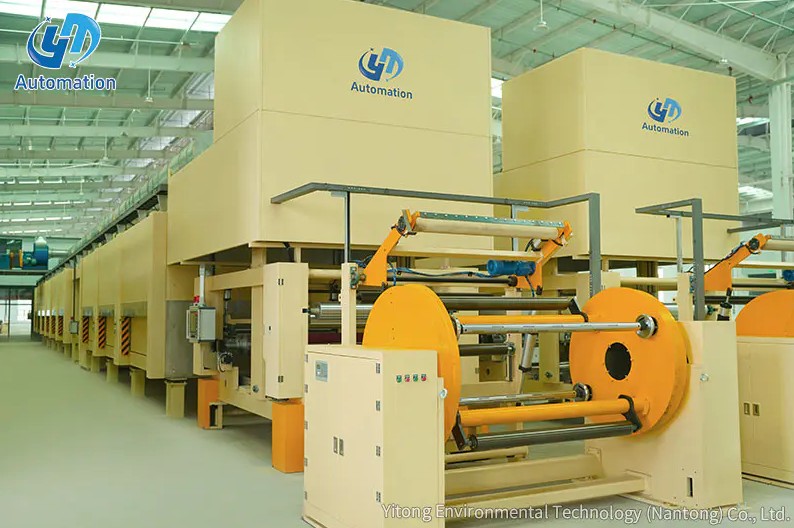

Hvordan fungerer en roterende afruller?

A Roterende aftrækker fungerer ved at understøtte en viklet rulle af banemateriale på en roterende aksel eller spændepatron, og derefter aktivt kontrollere hastigheden og bremsemomentet, der påføres den aksel, mens den nedstrøms proces trækker materiale af rullen. Kerneprincippet er kontinuerlig spændingskontrol: Da rullediameteren falder under afrulningen, kræver den samme lineære banehastighed gradvist mindre rotationsmoment, og afviklingens kontrolsystem kompenserer automatisk for at opretholde en stabil, ensartet banespænding gennem rullens levetid. Yitong Environmental Technology beskriver denne funktion klart: en roterende afviklingsmaskine tilfører kontinuerligt en rulle materiale til en nedstrøms konverterings-, print-, belægnings- eller lamineringsproces med en kontrolleret hastighed og spænding, roterer stamrullen efterhånden som materialet forbruges og opretholder en stabil banetilførsel uden afbrydelser (Kilde: Yitong Environmental Technology, What Is a Roterende aftrækker). Spændingsnøjagtighed betyder noget, fordi inkonsekvent spænding forårsager rynker, brud, registreringsfejl og udskriftsfejl, der koster tid og materiale at rette.

Det grundlæggende problem, en roterende aftrækker løser

For at forstå, hvordan en roterende afviklingsmaskine fungerer, hjælper det at forstå det problem, den er til for at løse. Web-baserede fremstillingsprocesser, herunder print, opskæring, belægning, laminering og fleksibel emballagekonvertering, kræver alle en kontinuerlig, stabil spændingsstrøm af materiale, der kommer ind i maskinen med en konstant hastighed. Råmaterialet ankommer som en viklet rulle, og en viklet rulle udgør en fundamental mekanisk udfordring: Efterhånden som materialet forbruges fra ydersiden af ​​rullen indad, falder rullediameteren kontinuerligt. Ved konstant akselhastighed giver en rulle med mindre diameter mindre væv pr. omdrejning. Ved konstant spænding med et simpelt bremsesystem stiger spændingen i takt med at diameteren falder, fordi det samme bremsemoment nu virker på en mindre momentarm.

Jota Machinery forklarer dette direkte: et afrulningsstativ er langt mere end en mekanisk holder; det er et omhyggeligt konstrueret system designet til at understøtte tunge jumboruller, kontrollere spændingen, når rullediameteren falder, og holde banen på linje, når den kommer ind i nedstrømssektioner, med korrekt design, der forhindrer rynker, brud og ujævne kanter, der koster timers nedetid og produktkonsistens (Kilde: Jota Machinery, What Is an Unwind Stand). En roterende afrulningsmaskine løser dette problem med faldende diameter gennem enten en diameterfølende kontrolsløjfe, et tilbagekoblingssystem for danserruller eller et vejecellespændingsmålesystem, der hver kontinuerligt justerer afviklingsmomentet for at kompensere for den skiftende rullegeometri.

Mekaniske kernekomponenter i en roterende afruller

En roterende afviklingsmaskine integrerer flere mekaniske og kontrolundersystemer, der hver udfører en specifik funktion i banehåndteringssekvensen.

Hovedramme og rullestøttesystem

Hovedrammen giver det strukturelle fundament, der understøtter moderrullens vægt og modstår de dynamiske kræfter, der genereres under banetræk, acceleration og deceleration. Rullestøtte tager en af ​​to hovedformer: et akseldesign, hvor en dornaksel er gevind gennem rullekernen og låst i sidemonterede lejer, eller et akselløst design, hvor hydrauliske eller mekaniske patroner udvider sig ind i rullekernen fra hver ende uden at kræve en aksel i fuld længde. Jota Machinery bemærker, at akselløse revolversystemer bruges til fleksible emballagefilm for at sikre jævn håndtering af strækbare materialer, mens akselbaserede designs er mere almindelige til stive film-, papir- og folieapplikationer, hvor kernefastholdelse er mindre problematisk (Kilde: Jota Machinery, What Is an Unwind Stand). Forældreruller af papir kan veje adskillige tons og overstige 2.500 mm i diameter, hvilket kræver en kraftig rammekonstruktion og spændingskontrol med højt drejningsmoment for at håndtere sikkert (Kilde: Yitong Environmental Technology, What Is a Rotary Unwinder).

Bremse- eller drivsystem

Bremse- eller drivsystemet er det, der fysisk styrer rotationen af rulleakslen som reaktion på det vævstræk, der påføres af nedstrømsmaskinen. Tre hovedaktiveringsteknologier anvendes.

I pneumatiske bremsesystemer skaber lufttrykket på en skive- eller tromlebremse på afrulningsakslen det bremsemoment, der modstår trækket fra nedstrømsprocessen. En grundlæggende mekanisk tilgang bruger pneumatik eller fjedre til at afbalancere kraften fra en roterende danser eller roterende vævsfeston mod en bremse på afrulningsakslen, som beskrevet af Label and Narrow Web i en teknisk oversigt over konvertering af udstyrskonfigurationer (Kilde: Label and Narrow Web, Rewinds, Unwinds and Slicers). Lufttrykket moduleres af spændingsregulatoren i realtid for at kompensere for den faldende rullediameter.

I magnetiske pulverbremsesystemer genererer elektrisk strøm gennem en pulverfyldt kobling bremsemomentet, med drejningsmomentoutput proportional med den påførte strøm. Dette muliggør en meget jævn, elektronisk præcis momentmodulering uden de hystereseeffekter, der kan påvirke mekaniske bremser.

I drevne afviklingskonfigurationer styrer en regenerativ motor aktivt akselhastigheden i stedet for blot at anvende bremsemodstand. Dette gør det muligt for afviklingen at håndtere ruller med høj inerti med stor diameter mere præcist under acceleration og deceleration og at deltage i spændingskontrol ved at variere motorhastigheden som svar på danserposition eller vejecelle-feedback-signaler.

Danserrulle og spændingsføling

Dancervalsen er den komponent, der mest direkte opretholder kontinuerlig spændingskontrol mellem afviklingen og nedstrømsprocessen. En danserrulle er en fritflydende rulle, der hviler på banen mellem afrulningsakslen og den første faste klem- eller styrevalse nedstrøms. Montalvo Corporation beskriver princippet: alle danserspændingskontroller har tomgangsruller eller arme, der er forudspændt i én retning, og når en bane trækkes over en danserrulle, bevæger den sig som reaktion på enhver ændring i dens position, med bevægelse, der afspejler en ændring i banespændingen, og en sensor, der overvåger denne position for at kontrollere drevets bevægelse (Kilde: Montalvo Control Basic, Dancer Roll Tens).

Danserrullen fungerer som en mekanisk buffer og sensor på samme tid. Når downstream-processen trækker mere væv, end afviklingen leverer, falder danseren, og kontrolsystemet reagerer ved at reducere bremsemomentet eller øge motorhastigheden for at genoprette forsyningen. Når udbuddet overstiger efterspørgslen, stiger danseren, og systemet bremser mere eller reducerer hastigheden. Yitong Environmental Technology rapporterer, at vejecellesystemer, hvor krafttransducere måler den faktiske banespænding ved en fast rulle, opnår spændingskontrolnøjagtighed på plus eller minus 1 til 3 procent af sætpunktet under stabile driftsforhold (Kilde: Yitong Environmental Technology, What Is a Rotary Unwinder).

Web Guide System

Selv en godt opviklet rulle vil udvise en vis lateral banevandring, når rullen afvikles på grund af kantvariation, kerne-teleskopering eller materialebredde-inkonsistens over rullebredden. Et banestyresystem korrigerer dette ved at registrere banens kant eller centerlinjeposition og omplacere enten afrulningsstativet eller en styrerulle for at holde banen centreret, når den kommer ind i nedstrømsprocessen. Uden baneføring ville lateral drift i banen forårsage fejljustering i trykregistrering, ujævne spaltesnit og belægningsdækningsproblemer på tværs af banens bredde.

Hvordan spændingskontrol virker gennem rullens liv

Det mest teknisk krævende aspekt ved roterende afviklingsdrift er at opretholde konstant banespænding fra en fuld rulle til en næsten tom kerne, da rullegeometrien ændres kontinuerligt, og det korrekte bremsemoment ændres med den.

Diameter-drejningsmoment forholdet

Banespændingen i Newtons eller punds kraft bestemmes af forholdet mellem det bremsemoment, der påføres afrulningsakslen, og den aktuelle rulleradius. Når rullen aftager i diameter, kræver den samme banespænding gradvist mindre bremsemoment, efter forholdet: spænding er lig med drejningsmoment divideret med radius. Et kontrolsystem, der holder bremsemomentet konstant, når rullen aftager i diameter, vil gradvist overspænde banen og til sidst forårsage banebrud. Et system, der korrekt reducerer drejningsmomentet proportionalt, når diameteren falder, opretholder konstant spænding gennem hele rullens levetid.

Diametermålemetoder

Styresystemet skal kende den aktuelle rullediameter for at beregne den korrekte drejningsmomentkommando til enhver tid. Tre tilgange anvendes i praksis. Ultralyds- eller laserdiametersensorer måler rullediameteren direkte i realtid og sender denne værdi til spændingsregulatoren. Roterende encoder-baseret beregning bruger forholdet mellem akselomdrejninger og banehastighed, målt ved en nedstrøms omdrejningstællervalse, til at beregne rullediameter matematisk uden en direkte måling. Dancer-positionsintegration bruger danserullens positionshistorik over tid til at spore forbrugt materiale og udlede den aktuelle diameter.

Mitsubishi Electrics spændingskontroltekniske reference identificerer disse som hovedkategorierne af spændingskontrolmetoder, og klassificerer dem som manuel, åben-sløjfe-diameterdetektion og lukket-sløjfe spændingsfeedback, hvor lukket-sløjfe-feedback-tilgangen giver den bedste nøjagtighed til højhastighedskonverteringsapplikationer (Kilde: Mitsubishi Electric, Factory Automation Tension Control Complete Guide).

Spændingszoner i den fulde linje

En roterende afviklingsmaskine styrer ikke spændingen for hele produktionslinjen. Den styrer spændingen i afviklingszonen, som Montalvo Corporation definerer som zonen mellem afviklingsdrevet og det første masterdrev nedstrøms (Kilde: Montalvo Corporation, Dancer Roll Tension Control Basics). Nedstrøms behandlingszoner og tilbagespolingszoner har hver deres egne spændingskontrolsløjfer. Afviklerens opgave er at tilvejebringe en konsekvent spændt bane, der kommer ind i det første nedstrøms valse, på hvilket tidspunkt spændingsstyringen overføres til den næste zones kontrolsystem.

Automatiseret splejsning: Kører uden stop

Ved konvertering af store mængder er det en væsentlig kilde til spild og produktivitetstab at stoppe produktionslinjen, hver gang en rulle materiale løber tør. At bringe en presse tilbage i register og op i hastighed efter et stop bruger materiale og tid, og det skrot, der genereres under genstart, øger produktionsomkostningerne direkte. Et automatisk splejsningssystem på den roterende afvikler eliminerer disse stop ved at forbinde den udløbende rulles hale med forkanten af ​​en ny rulle, mens linjen fortsætter med at køre med produktionshastighed.

Papir-, film- og foliekonverter beskriver de bedste praksisser for denne proces: sporing af placeringen af splejsningen fra afvikling til opruller, efterhånden som den skrider frem gennem konverteringsstadier, anvendelse af en kernedetektionsfunktion for at minimere resterende væv på den udløbende rulle, forenkling af splejsningsforberedelse for at sikre ensartet splejsningsposition og brug af pasterrulle-teknologi med en elektromekanisk affyringsrulle-teknologi med en elektromekanisk affyringsrulle-teknologi for at fremme præcision af splejsning af produktet. (Kilde: Papirfilm og foliekonverter, effektivitet ved oprulning og afvikling). Når den udføres korrekt, er en automatisk splejsning i det væsentlige usynlig for nedstrømsprocessen, fordi danserullen absorberer den korte spændingstransient under splejsningsbegivenheden.

Industrier og materialer, hvor der bruges roterende afrullere

Roterende afrulningsmaskiner optræder overalt, hvor en opviklet materialerulle er input til en kontinuerlig produktionsproces.

1. Papir- og tissuefremstilling, hvor stamruller kan veje adskillige tons og overstige 2.500 mm i diameter, hvilket kræver kraftig rammekonstruktion og bremsesystemer med højt drejningsmoment til at fremføre opskærings-, ark-, belægnings- og printlinjer (Kilde: Yitong Environmental Technology, What Is a Rotary Unwinder)
2. Fleksibel emballagekonvertering, hvor plastfolie, aluminiumsfolie, papir og laminatbaner føres ind i posefremstillingsmaskiner, form-fyld-forseglingslinjer og lamineringspresser ved præcist kontrolleret spænding for at opretholde dimensionsnøjagtighed gennem varmeforseglingsoperationer
3. Etiketkonvertering og snæver baneudskrivning, hvor etiket- og snæver banekonvertering er afhængig af afviklinger i begyndelsen af pressen og oprullere i slutningen, hvor spændingskontrol er direkte forbundet med printregistreringskvaliteten under hele kørslen (Kilde: Label and Narrow Web, Rewinds and Unwinds)
4. Termisk papir- og etiketruller, hvor bremsede eller akselløse afviklinger med stabil spænding er specificeret for ensartet udskriftskvalitet på tværs af ruller med varierende kernehårdhed og viklingstæthed (Kilde: Jota Machinery, What Is an Unwind Stand)
5. Metalfolier og laminater, hvor motoriseret spændingskontrol forhindrer rynkning eller rivning af tynde lag med lav forlængelse, hvor selv korte spændingsspidser forårsager irreversible vævsskader
6. Nonwoven stofproduktion, hvor hygiejneproduktlinjer, filtreringsmedier og geotekstillinjer bruger roterende afrullere til at føre brede ruller ind i forarbejdningsstadier ved kontrolleret spænding uden at forvrænge stofstrukturen

Nøglespecifikationer, der skal evalueres, når du vælger en roterende afruller

At matche en roterende afviklers specifikationer til applikationskravene afgør, om den leverer ensartet, problemfri drift eller bliver en kilde til løbende spændingsvariabilitet og nedetid.

Den Ytinte Roterende aftrækker er designet til at imødekomme hele spektret af disse specifikationskrav på tværs af papir, film, folie og nonwoven-applikationer og kombinerer præcis spændingskontrol med robust rammekonstruktion og baneføring for at levere ensartet, stabil banetilførsel til nedstrøms konverterings- og printprocesser.
