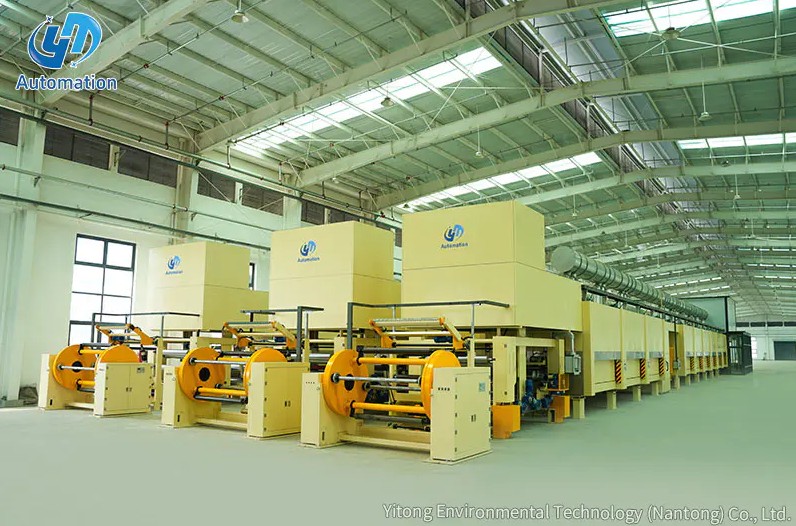

Hvordan fungerer en imprægneringslinje?

An Imprægneringslinje fungerer ved systematisk at udfylde lufthullerne i elektriske motorviklinger, spoler eller andre porøse komponenter med lak eller harpiks og derefter hærde dette fyldmateriale til en solid isolerende masse. Processen følger en defineret sekvens: forvarm viklingen for at uddrive fugt og åbne mellemrum mellem ledere, påfør imprægneringsmediet ved hjælp af dyppe-, dryp- eller vakuumtrykmetoder, lad mediet trænge helt ind, og hærd derefter i en bageovn for at tværbinde harpiksen til et hårdt, hulrumsfrit isoleringssystem. NACH Engineering bekræfter, at imprægneringslinjer er standardudstyr i motor- og generatorindustrien, der bruges til imprægnering af spoler af LT- og HT-motorer og generatorer med lak eller harpiks for at forbedre isolationsmodstanden, forbedre den samlede ydeevne, øge komponentlevetiden, og at processen nu anses for obligatorisk i den elektriske industri (Kilde: NACH Engineering, Resin Impregnation Industry). Det mest kritiske resultat af en korrekt betjent imprægneringslinje er et næsten hulrumsfrit isoleringssystem der forhindrer fugtindtrængning, reducerer spolevibrationer og forlænger den elektriske komponents levetid betydeligt.

Hvorfor imprægnering er nødvendig for elektriske viklinger

Før en imprægneringslinje behandler en vikling, fyldes mellemrummene mellem individuelle ledertråde i spoleåbningerne med luft. Luft er en dårlig varmeleder og en dårlig elektrisk isolator ved forhøjede temperaturer, og den giver ingen mekanisk binding mellem de enkelte ledninger i viklingen. Resultatet er en vikling, der overophedes, vibrerer internt og er sårbar over for fugtinducerede kortslutninger fra den første dag, den er i drift.

Germana Motors tekniske vejledning forklarer de specifikke ydelsesforbedringer, som imprægnering giver: udfyldning af hullerne i spoleviklinger og binding af ledninger til hinanden og til omgivende isoleringsmaterialer forbedrer samtidig elektrisk styrke, mekaniske egenskaber, termisk ledningsevne og beskyttende ydeevne (Kilde: Germana Motor, You Should Know About the Imprægneringsviklingslak til motor). Godfrey og Wings procesdokumentation tilføjer den anti-vibrationsfordel: den mest almindelige fejltilstand i motorer er slid forårsaget af vibrationer, som forårsager slid og gnidninger, der til sidst får viklingen til at svigte dielektrisk, og at have viklingen fuldt indkapslet med imprægneringsharpiks fungerer som et klæbemiddel mellem motorens co-wear-strenge, og reducerer: Wing, forståelse af, hvordan vakuumtrykimprægnering VPI virker).

Et patent på statorspirallakimprægnering beskriver den underliggende risiko, der gør processen essentiel: i motorer, der bruges i fugtige miljøer, såsom kompressormotorer i køleskabe eller klimaanlæg, kan væske inklusive fugt komme i kontakt med spoleviklingen og forårsage kortslutninger, hvis viklingsoverfladen ikke er isoleret, hvilket potentielt kan forårsage motorfejl eller brand (Kilde: USP3TO Patent, Impregnish, Impregnish, 7325). Metode of Stator Coil Winding). Imprægneringslinjen er det industrielle system, der påfører og hærder den beskyttende belægning konsekvent og i produktionsvolumen.

De tre vigtigste imprægneringsmetoder, der bruges i produktionslinjer

En imprægneringslinje er konfigureret omkring en af tre primære imprægneringsmetoder, som hver passer til forskellige motorstørrelser, produktionsvolumener og krav til isoleringsydelse.

Flood Impregnation (Dip and Bake)

Dyppe- og bagemetoden nedsænker den forvarmede motorvikling direkte i en beholder med lak, lader den bløde, indtil de tilgængelige hulrum er fyldt, trækker viklingen tilbage, tillader overskydende lak at dræne og bager derefter samlingen i en hærdeovn. NACH Engineering beskriver denne konfiguration: oversvømmelsesimprægneringssystemet består af en lakopbevaringstank til køleopbevaring og et dyppekammer med motorviklinger samlet i en kurvstruktur og opbevaret i dyppetanken (Kilde: NACH Engineering, Resin Imprægnation for Motor and Generator Industry). Denne metode er velegnet til lavspændingsmotorer med lav kapacitet og til applikationer, hvor efterspørgslen efter isolering er moderat. Dens begrænsning er indtrængningsdybden: tyngdekraften og kapillærvirkningen alene kan ikke pålideligt drive lak ind i de dybe spalter og snævre rum af større eller mere komplekse viklinger.

Vacuum Pressure Impregnation (VPI)

Vakuumtrykimprægnering er den højeste ydeevne metode og den mest udbredte på moderne imprægneringslinjer til mellem- og højspændingsmotorer. HECO beskriver processekvensen: den forvarmede stator eller rotor sænkes ned i VPI-trykkammeret, og der trækkes et vakuum; en harpiks med nul procent opløsningsmidler føres ind i kammeret; tryk påføres; og den nedsænkede enhed bliver grundigt imprægneret med harpiksen, hvilket opnår en 4 til 5 millimeter opbygning af isoleringsharpiks og et næsten hulrumsfrit isoleringssystem (Kilde: HECO, Isolerende elektriske motorer: VPI eller Varnish Dip). MES Singapores procesdokumentation giver trin-for-trin sekvensen: forvarm viklingen, sænk den ned i trykkammeret, forsegl kammeret, træk et vakuum, lad opløsningsmiddelfri epoxyharpiks strømme fra harpiksbeholderen ind i kammeret, indtil viklingen er helt nedsænket, påfør tryk, indtil viklingen er grundigt imprægneret, fjern fra kammeret, og bagning, indtil resin er fuldstændig hærdet, og MES: Isolering er vigtig for dine motorviklinger).

Vakuumtrinnet er kritisk, fordi det evakuerer den resterende luft fra hvert hulrum i viklingen, før harpiks trænger ind. Uden dette trin danner indespærret luft bobler i den hærdede harpiks, der bliver steder med delvis afladning og eventuel isolationsnedbrud under driftsspænding. Dreisilker Electric Motors bekræfter, at kapacitansen overvåges under VPI-cyklussen for at bestemme, at harpiksfyldning er acceptabel, før cyklussen lukkes, hvilket giver en målbar kvalitetsindikator indbygget direkte i processen (Kilde: Dreisilker Electric Motors, 4 Types of Motor Winding Insulation Methods).

Trickle (Rotary Drip) Impregnation

Vedrøringsmetoden, også kaldet rotationsimprægnering, roterer statoren om en vandret akse, mens den opvarmes, og drypper harpiks på viklingsenderne, mens den drejer. Lamnows tekniske beskrivelse af processen forklarer gennemtrængningsmekanismen: lak drypper på viklingsenderne og trænger ind i de indre viklinger og slidser under den kombinerede effekt af tyngdekraft, kapillærvirkning og centrifugalkraft genereret af rotationen (Kilde: Lamnow, Six Motor Winding Impregnating Varnishing Methods). NACH Engineering bekræfter, at denne metode bruges til hurtige produktionscyklusser med minimalt eller intet spild af harpiks, hvilket gør den særligt velegnet til højvolumenproduktion af mindre standardiserede motorer, hvor gennemløbet er det primære produktionsproblem (Kilde: NACH Engineering, Resin Imprægnation for Motor and Generator Industry).

How A Complete Imprægneringslinje Is Structured

En produktionsimprægneringslinje integrerer flere sekventielle processtationer i et kontinuerligt eller batch-behandlingssystem. Hver station udfører en bestemt funktion i den overordnede behandlingssekvens.

Forvarmningsstation

Den første station opvarmer motorviklingen eller spolesamlingen til en defineret temperatur, før den kommer ind i imprægneringsmediet. Forvarmning tjener to funktioner: den driver resterende fugt ud af viklingen, hvilket ellers ville forhindre harpiksadhæsion og skabe hulrum i den hærdede isolering, og den reducerer viskositeten af ​​harpiksen ved kontakt, hvilket forbedrer indtrængning i tætte mellemrum mellem lederne. MES Singapores VPI-procesdokumentation bekræfter, at forvarmning af viklingen er det grundlæggende første trin, før viklingen kommer ind i imprægneringskammeret (Kilde: MES Singapore, VPI: Why Insulation Is Important For Your Motor Windings). Germana Motor bekræfter, at de grundlæggende krav til imprægneringslak omfatter lav viskositet og højt faststofindhold specifikt for at sikre god gennemtrængning og belægningspåføring, og at forvarmningstrinnet letter dette ved at opvarme de metaloverflader, som harpiksen kommer i kontakt med (Kilde: Germana Motor, Imprægneringslak til motorviklinger).

Imprægneringsstation

Imprægneringsstationen er kernen i ledningen. For VPI-linjer er dette en forseglet trykbeholder udstyret med vakuumpumpeforbindelser, et harpiksoverførselssystem forbundet til en separat temperaturstyret resinlagertank og trykkontrolinstrumentering. Til trickle-imprægneringslinjer er det en rotationsfixtur med et kontrolleret drypdysearray og en opsamlingsbakke, der recirkulerer overskydende harpiks. For dip lines er det dyppetanken med niveaukontrol og et dræningsstativ over det. NACH Engineerings anlægsbeskrivelse bemærker, at for VPI-systemer kan harpiks forceres med yderligere tryk for bedre gennemtrængning, og at harpiksen efter den angivne tid overføres tilbage til lagertanken og opbevares under kolde forhold for at bevare dens brugstid (Kilde: NACH Engineering, Resin Imprægnation for Motor and Generator Industry).

Draining And Gelation Station

Efter imprægnering trækkes viklingen ud af mediet og placeres, så overskydende harpiks kan løbe ud før ovnhærdning. I trickle-imprægneringslinjer inkluderer denne station ofte et kort geleringsopvarmningstrin, der delvis hærder harpiksoverfladen for at forhindre dryp og nedbøjning under transport til hærdeovnen. Korrekt drænings- og geleringskontrol forhindrer harpikspytter i at dannes omkring de viklede ender, som ville kræve fjernelse efter hærdning og kunne påvirke dimensionstolerancer.

Hærdningsovn

Hærdningsovnen fuldender tværbindingen af imprægneringsharpiksen til dens endelige faste tilstand. Tids- og temperaturprofiler i ovnen er specificeret af harpiksproducenten og skal følges nøjagtigt, da underhærdning efterlader ikke-tværbundet harpiks, der forbliver skørt og fejler i drift, mens overhærdning kan forårsage termisk skade på viklingsisoleringsmaterialerne, der støder op til harpiksen. Germana Motors specifikation for krav til hærdning af imprægneringslak inkluderer hurtig hærdning, lav temperatur og god intern tørring som de tre nøgleegenskaber, en produktionslinje kræver af harpikssystemet (Kilde: Germana Motor, Imprægneringslak til motorviklinger).

Lak- og harpikstyper, der bruges på imprægneringslinjer

Det kemiske system, der anvendes i imprægneringsprocessen, bestemmer indtrængningsdybde, hærdningshastighed, hulrumsfyldningskvalitet og den færdige isolerings termiske klasse. To hovedkategorier anvendes på tværs af moderne imprægneringslinjer.

Opløsningsmiddelbaserede imprægneringslakker

Opløsningsmiddelbaserede lakker bærer de aktive harpiksfaststoffer opløst i et organisk opløsningsmiddel, der fordamper under hærdning. Germana Motors tekniske oversigt bemærker, at opløsningsmiddelbaserede imprægneringslakker tilbyder god opbevaringsstabilitet, indtrængning og filmdannende egenskaber til relativt lave omkostninger, men kræver længere imprægnerings- og bagetider, og at resterende opløsningsmidler kan skabe hulrum i det imprægnerede materiale, mens fordampende opløsningsmidler bidrager til miljøforurening (Kilde: Motor Germana Motorings). Disse lakker bruges primært til lavspændingsmotorer og elektriske viklinger, hvor ydelseskravene er moderate.

Opløsningsmiddelfri imprægneringsharpikser

Opløsningsmiddelfri harpiks er det foretrukne valg til moderne VPI-linjer og højtydende applikationer. Germana Motor bekræfter, at opløsningsmiddelfrie imprægneringslakker hærder hurtigt med korte imprægnerings- og bagetider, eliminerer luftspalter i de imprægnerede isoleringsdele ved ikke at efterlade hulrum i opløsningsmiddel, og tilbyder bedre sammenhængskraft, elektrisk og mekanisk ydeevne end opløsningsmiddelbaserede alternativer, hvorfor de er blevet bredt anvendt i højspændingsmotorer, Motor: Impregna Var. viklinger). HECO specificerer, at den harpiks, der bruges i VPI-systemer, indeholder nul procent opløsningsmidler, hvilket producerer den hulrumsfri isoleringsopbygning, der definerer VPI-procesfordelen (Kilde: HECO, Insulating Electric Motors: VPI eller Varnish Dip).

Industrier og applikationer, der bruger imprægneringslinjer

Imprægneringslinjer tjener enhver fremstillings- eller reparationsproces, der producerer eller istandsætter elektriske viklinger og spoler til service under elektrisk spænding.

1. Fremstilling af elektriske motorer: statorer og rotorer til induktionsmotorer, permanentmagnetmotorer og servomotorer på alle effektmærker imprægneres før den endelige samling for at opnå nominel isolationsklasse og dielektrisk styrke
2. Generatorfremstilling: store generatorstatorviklinger til strømproduktionsudstyr behandles gennem VPI-linjer for at opnå den hulrumsfri isolering, der kræves ved mellemstore og høje driftsspændinger
3. Transformatorfremstilling: Transformatorviklinger er imprægneret for at eliminere fugt, forbedre varmeafledning fra leder til kerne og øge mekanisk stabilitet mod kortslutningskræfter (Kilde: Godfrey og Wing, VPI for Transformers: Improving Reliability)
4. Motorreparationsværksteder: omspolede motorer kræver imprægnering efter udskiftning af vikling for at genoprette isoleringsintegriteten, med VPI brugt til mellemspændingsmotorer og dip and bake brugt til mindre lavspændingsenheder (Kilde: MES Singapore, VPI: Why Insulation Is Important For Your Motor Windings)
5. Kompressor- og apparatmotorproduktion: motorer, der bruges i fugtige miljøer, såsom køleskabe og klimaanlægskompressorer, kræver lakimprægnering for at forhindre spolekortslutning fra fugtkontakt (Kilde: USPTO patent 12542473, lakimprægneringsmetode for Stator Coil Winding)

Kvalitetsindikatorer for en korrekt betjent imprægneringslinje

En korrekt designet og betjent imprægneringslinje producerer målbare kvalitetsresultater, der kan verificeres på hver behandlet vikling, før den forlader linjen.

1. Måling af isolationsmodstand: megaohm modstand fra vikling til jord skal opfylde eller overstige det specificerede minimum for isolationsklassen efter hærdning; forbedring i isolationsmodstand sammenlignet med den uimprægnerede vikling bekræfter, at lufthuller er blevet erstattet med fast harpiks
2. Kapacitansovervågning under VPI: Dreisilker Electric Motors bekræfter, at kapacitansen overvåges under VPI-cyklussen for at bestemme, at harpiksfyldning er acceptabel, før cyklussen slutter, da stigende kapacitans indikerer progressiv harpiksfyldning af viklingsvolumenet (Kilde: Dreisilker Electric Motors, 4 typer motorviklingsisoleringsmetoder)
3. Visuel inspektion for overfladedækning og fravær af uhærdede våde pletter, drypophobninger ved viklingsender og nøgne lederområder, der indikerer ufuldstændig gennemtrængning
4. Dielektrisk modstandstest ved nominel spænding efter hærdning, bekræfter, at isoleringssystemet kan opretholde driftsspænding uden nedbrud

Den Ytinte Imprægneringslinje serien er udviklet til at understøtte ensartede, gentagelige resultater på tværs af disse kvalitetsindikatorer, der kombinerer præcis temperaturkontrol ved forvarmnings- og hærdningsstadier, programmerbar imprægneringscyklusstyring og harpikshåndteringssystemer, der opretholder materialeegenskaber under hele produktionsdriften.
