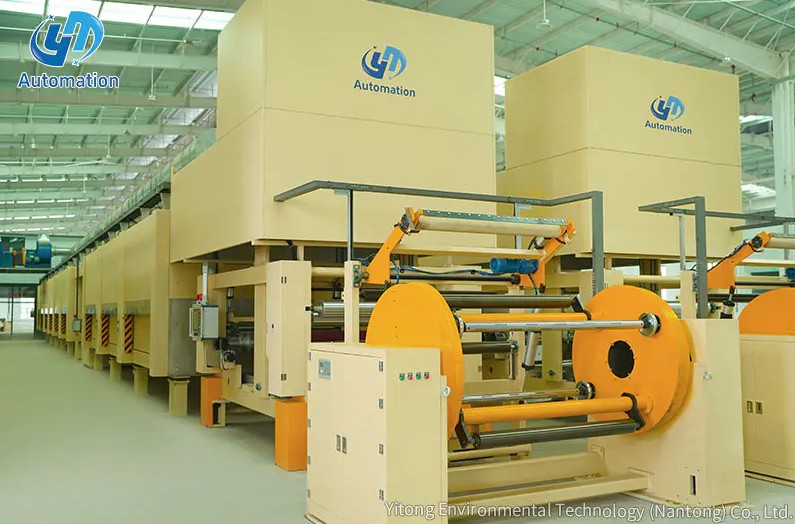

Hvad er en roterende afviklingsmaskine?

A roterende afvikling er en web-håndteringsmaskine, der kontinuerligt tilfører en rulle materiale - såsom papir, film, folie, stof eller nonwoven - til en nedstrøms konverterings-, print-, coating- eller lamineringsproces med en kontrolleret hastighed og spænding. Den roterer moderrullen, efterhånden som materialet forbruges, og opretholder en stabil, ensartet banetilførsel uden afbrydelser. I modsætning til manuelle eller statiske afrulningsstativer, integrerer en roterende afrulningsmaskine aktiv spændingskontrol og, i automatiserede konfigurationer, splejsnings- eller rulleskiftekapacitet, der tillader produktionen at fortsætte uafbrudt, når en rulle er opbrugt. Det er et grundlæggende stykke udstyr i enhver kontinuerlig web-produktionslinje.

Kernefunktion: Hvad en roterende afruller gør i en produktionslinje

I enhver webbaseret fremstillingsproces - uanset om det er udskrivning, opskæring, laminering, belægning, prægning eller konvertering - ankommer råmaterialet som en opviklet rulle. Den roterende afviklers opgave er at omsætte den opviklede rulle til en bevægelig flad bane, der bevæger sig med den korrekte hastighed og spænding ind i maskinens behandlingssektion.

De tre kernefunktioner, som en roterende afruller udfører, er:

• Rul rotation: Afrulleren holder og roterer stamrullen og dispenserer materiale med den hastighed, der kræves af nedstrømsprocessen - uanset om det er nogle få meter i minuttet til langsomt præcisionsarbejde eller 300-800 meter i minuttet i højhastighedspapir- eller filmproduktion.
• Spændingskontrol: Når rullediameteren falder fra fuld til tom, ændres rotationsinertien kontinuerligt. Uden kompensation ville banespændingen stige gradvist, efterhånden som rullen krymper. Spændingskontrolsystemet justerer automatisk bremse- eller drivkraften for at opretholde det indstillede spændingsniveau gennem hele rullens anvendelige diameter.
• Webjustering: Mange roterende afrulningsmaskiner inkluderer et lateralt banestyresystem, der korrigerer banens side-til-side-position, når det afvikles, hvilket kompenserer for uregelmæssigheder i rulleviklingen og forhindrer banen i at drive ud af maskinens bearbejdningsbane.

Strukturelle komponenter i en roterende afruller

En roterende afviklingsmaskine er sammensat af flere integrerede undersystemer, der hver især bidrager til stabil, ensartet weblevering. At forstå disse komponenter hjælper operatører og ingeniører med at specificere, idriftsætte og vedligeholde udstyret korrekt.

Maskinramme og rullestøtte

Rammen er det strukturelle fundament for afvikleren, der understøtter den fulde vægt af en fyldt stamrulle - som kan variere fra 200 kg til flere tons afhængig af materialebredde og rullediameter. Kraftige rammer er fremstillet af stålplade med høj trækstyrke (såsom A3-konstruktionsstål) svejset ind i en stiv kassesektion eller portalstruktur. Stivhed er kritisk: rammeafbøjning under belastning vil ændre geometrien af ​​banebanen og forårsage spændingsvariationer og sporingsfejl.

Spolestøtten - også kaldet afrulningsdorn eller dornsamling - holder kernen af ​​moderrullen og overfører rotationskraft til den. Støtter af sikkerhedsklemmetype sikrer rullekernen fast under højhastighedsrotation, hvilket forhindrer aksial eller radial glidning, der kan få rullen til at falde eller banen til at knække. A Φ76 mm rulleudløserskaft er en almindelig standardstørrelse i papir- og filmafviklingsapplikationer, der matcher den 76 mm (3-tommer) papirkerne, der er meget udbredt i konverteringsindustrien. Ekspanderende patroner eller pneumatiske spændetange griber kernen indefra, hvilket tillader hurtige og sikre rulleskift.

Spændingskontrolsystem

Spændingskontrolsystemet er det mest teknisk sofistikerede undersystem til den roterende afrulningsmaskine. Dens formål er automatisk at holde banen på et forudindstillet spændingsniveau uanset ændringer i rullediameter, linjehastighed eller procesacceleration og deceleration.

Spændingskontrol opnås gennem en eller en kombination af følgende tilgange:

• Magnetisk partikelbremse: En slip-type bremseanordning monteret på afrulningsakslen. Bremsen anvender et kontrolleret retarderende drejningsmoment for at modstå fri rotation af rullen. Når rullediameteren falder, øger styreenheden bremsemomentet for at opretholde konstant banespænding. Magnetiske partikelbremser giver en jævn, trinløs spændingsjustering og bruges i vid udstrækning til lette til medium afrulningsopgaver.
• Servo motor drev: I powered afviklingskonfigurationer driver en servomotor afviklingsakslen i afviklingsretningen og kontrollerer aktivt drejningsmomentet og dermed spændingen. Servo-drevne systemer reagerer hurtigere på spændingsforstyrrelser og bruges i højhastigheds, præcisionsfølsomme applikationer såsom fleksibel elektronik og farmaceutisk emballage.
• Vejecelle (krafttransducer) feedback: Vejeceller monteret på en danservalse eller på faste tomgangsruller måler den faktiske banespænding i realtid. Spændingssignalet føres tilbage til bremse- eller køreregulatoren, som justerer drejningsmomentet for at opretholde sætpunktet. Vejecellesystemer opnår spændingskontrolnøjagtighed af ±1–3 % af sætpunktet under stabile forhold.
• Dancer rullesystem: En vægtet eller pneumatisk belastet fritflydende rulle hviler på banen mellem afviklingen og den første nedstrøms valse. Danserpositionen afspejler balancen mellem materialeudbud og procesefterspørgsel. En positionssensor overvåger danserens placering og signalerer spændingsregulatoren om at fremskynde eller bremse afviklingen i overensstemmelse hermed, hvilket giver en iboende lavfrekvent spændingsbuffring.

Web guidesystem

Forældreruller vikles aldrig med perfekt sideværts ensartethed - kantvandring, kerneteleskopering og materialebreddevariationer får banen til at drive sideværts, når den vikles af. Et banestyresystem korrigerer dette ved at registrere banens kant eller centerlinjeposition og flytte afrulningsstativet eller en styrerulle for at gencentrere banen. Kantsensorer, der bruger ultralyds-, optisk- eller kontrastfølende teknologi, registrerer webposition med en nøjagtighed på ±0,1–0,5 mm , drivende aktuatorer, der opretholder registrering under hele rullen.

Rullebelastningsmekanisme

At læsse en tung moderrulle på afrulningsakslen sikkert og hurtigt er et kritisk driftskrav. Rullebelastningsmekanismer spænder fra simple manuelle løftesystemer med hejsefastgørelsespunkter på rammen, gennem hydrauliske eller elektriske løfteborde, der hæver rullen til akselhøjde uden manuel løft, til fuldautomatiske rulleskiftere, der opsamler nye ruller fra gulvvuggerne og placerer dem på akslen under maskinkontrol. Valget af læssemekanisme afhænger af rullevægt, omskiftningsfrekvens og tilgængeligt operatørantal.

Typer af roterende afvikling: Enkeltstation vs. tårnkonfigurationer

Roterende afrullere er tilgængelige i to grundlæggende konfigurationer, der adskiller sig i deres tilgang til rulleskift - overgangen fra en opbrugt rulle til den næste.

Enkelt-station (enkeltstilling) aftrækker

Den enkleste konfiguration holder en rulle ad gangen. Når rullen er opbrugt, skal ledningen stoppe, den tomme kerne fjernes, en ny rulle fyldes, og banen føres manuelt eller halvautomatisk gennem maskinen, før produktionen genoptages. Enkeltstationsafrullere er lavere i omkostninger, enklere at vedligeholde og egnede til operationer, hvor rulleskiftetiden er acceptabel i forhold til produktionskørslens længde - typisk i langsommere hastighedslinjer, kortsigtede konverteringer eller materialer, der er for sarte til flyvende splejsning.

Tårntårn (Duplex eller Multispool) Afvikling

En turret-afruller holder to eller flere rullepositioner på en roterende arm eller karrusel. Mens den aktive rulle afvikles, er den næste rulle forudindlæst og klargjort på en standby-position. Når den aktive rulle nærmer sig udmattelse, roterer tårnet for at bringe den nye rulle ind i den aktive position, og der laves en automatisk eller semi-automatisk splejsning - der forbinder halen af ​​den udløbende bane til forkanten af ​​den nye rulle uden at stoppe linjen.

Turret afviklinger aktiveres nul-hastighed splejsning (banen stoppes kort ved splejsningspunktet, mens ledningen løber fra en akkumulator) eller flyvende splejsning (splejsningen er lavet ved fuld kørehastighed ved hjælp af klæbende flige på den nye rullekerne). Flyvende splejsningstårne ​​er essentielle i højhastighedspapir-, film- og fleksible pakkelinjer, hvor ethvert stop producerer skrot og forstyrrer nedstrømsprocesser, der ikke kan tolerere afbrydelser.

Vigtigste tekniske specifikationer for en roterende afruller

Når du specificerer en roterende afviklingsmaskine til en bestemt applikation, skal følgende parametre defineres for at sikre, at maskinen er korrekt dimensioneret og konfigureret:

Industrier og applikationer, hvor roterende afrullere er essentielle

Roterende afrullere er til stede overalt, hvor en opviklet materialerulle er udgangspunktet for en kontinuerlig fremstillings- eller konverteringsproces. Udvalget af industrier og specifikke applikationer er bredt:

• Fremstilling af papir og tissue: Afrulning af forælderruller til opskæring, plader, trykning, coating, laminering og vævskonvertering. Forældreruller af papir kan veje adskillige tons og overstige 2.500 mm i diameter, hvilket kræver en kraftig rammekonstruktion og spændingskontrol med højt drejningsmoment.
• Fleksibel emballage: Fremføring af plastfilm, aluminiumsfolie, papir og laminatbaner i posefremstillingsmaskiner, form-fyld-forseglingslinjer og coatingstationer. Fleksible pakkelinjer kræver præcis spændingskontrol for at forhindre filmstrækning, der ville forårsage registreringsfejl ved flerfarvetryk.
• Etiketudskrivning og konvertering: Afrulning af etiketmateriale, frigørelsesforing og trykte etiketbaner til etiketpresse og efterbehandlingslinjer. Højhastigheds-etikettekonvertering kræver hurtig-respons spændingskontrol og præcis web-vejledning for kant-til-kant registreringsnøjagtighed af ±0,1–0,2 mm .
• Nonwoven og tekstilfremstilling: Fremføring af spunbond-, smelteblæste og vævede stofruller til laminerings-, skære- og konverteringslinjer til hygiejneprodukter, medicinske tekstiler og geotekstiler. Nonwoven-stoffer er strækbare og kræver skånsom spændingskontrol for at forhindre forvrængning.
• Batteri- og elektronikfremstilling: Afvikling af elektrodefolier, separatorer og strømaftagerruller til samling af lithium-ion battericeller. Disse ultratynde, skrøbelige materialer kræver usædvanlig præcis spændingskontrol - ofte indeni ±1 N — og kontamineringsfri håndtering.
• Bølgepap og karton: De enkelt- og dobbelte bagsidesektioner af en bølgepaplinje bruger roterende afviklere til at fremføre linerboard- og riflede mediumruller med høj hastighed og ensartet spænding for at opretholde kaliber- og limningskvaliteten i det færdige karton.

Roterende afrulningsstativ vs. statisk afrulningsstativ: nøgleforskelle

Et statisk afrulningsstativ - den enkleste form for rulleholder - understøtter rullen på en aksel og tillader den at rotere frit, når banen trækkes af et nedstrømsdrev. Selvom det er tilstrækkeligt til meget langsomme hastigheder eller lavspændingsapplikationer, giver et statisk stativ ingen spændingskontrol og er uegnet til enhver proces, der kræver ensartet banespænding, kontrolleret deceleration eller højhastighedsdrift.

Almindelige problemer i Rotary Afvikling og hvordan man forhindrer dem

Problemer med ydeevnen med roterende afviklinger spores typisk tilbage til et lille sæt tilbagevendende årsager. At adressere disse proaktivt gennem maskinopsætning og vedligeholdelse forhindrer størstedelen af ​​webbrud, spændingsforstyrrelser og registreringsfejl i downstream-processer.

Spændingsvariation og webpauser

Spændingsspidser under acceleration eller deceleration og progressiv spændingsforøgelse, når rullediameteren falder, er de primære årsager til vævsbrud. Forebyggende foranstaltninger omfatter verificering af, at spændingskontrolsystemets konusspændingskompensation er korrekt kalibreret for materialets modul, kontrol af, at danserrulle-lufttrykket eller vejecelle-nulstilling er inden for specifikationen, og bekræftelse af, at bremsen eller drevet reagerer inden for den krævede tidskonstant for den anvendte linjehastighed.

Web Drift og Edge Skade

Lateral banedrift får kanter til at komme i kontakt med maskinstrukturen, hvilket forårsager kantskader, støvdannelse og registreringsfejl. Banestyresystemer kræver sensorkalibreringstjek ved hvert rulleskift for at bekræfte, at guidereferencepunktet matcher den faktiske påkrævede banens midterlinje eller kantposition. Rulleexcentricitet - hvor rullekernen ikke er koncentrisk med den opviklede rulle OD - frembringer en periodisk lateral oscillation, der kan overskride banestyrets korrektionsbåndbredde, hvilket forårsager intermitterende drift, som guiden ikke helt kan undertrykke.

Rullebelastningsskade

Forkert rullebelastning - især ruller, der er lastet ud af midten eller med patronen ikke helt i indgreb - forårsager akseludbøjning under belastning, ujævn spændingsfordeling over banens bredde og potentielt rulletab ved hastighed. Sikkerhedsklemmestøtter med positiv indgrebsbekræftelse (såsom en nærhedssensor, der bekræfter borepatronforlængelsen) reducerer denne risiko væsentligt i højhastighedsproduktionsmiljøer.

Rutinemæssig vedligeholdelse for pålidelig Rotary Unwinder-ydelse

Roterende afviklere er mekanisk robuste, men kræver regelmæssig vedligeholdelse for at opretholde nøjagtig spændingskontrol og baneføringsydelse i løbet af deres levetid.

1. Bremse- og magnetisk partikelbremseservice: Magnetiske partikelbremser kræver væskeudskiftning hver 1.000–2.000 driftstimer eller med producentens specificerede interval. Nedbrudt bremsevæske producerer inkonsekvent drejningsmoment, der direkte forårsager spændingsvariationer.
2. Vejecellekalibrering: Bekræft vejecelle-nul- og span-kalibrering månedligt eller med den frekvens, der er angivet i maskinens dokumentation. Kalibreringsafdrift i vejeceller producerer en systematisk spændingsforskydning, der akkumuleres over tid.
3. Inspektion af borepatron og ekspanderende dorn: Efterse patronens segmenter og aktiveringsmekanismer for slid, ridser og forurening kvartalsvis. Slidte patronsegmenter reducerer grebskraften på kernen, hvilket øger risikoen for, at kernen glider ved hastighed.
4. Lejeinspektion og smøring: Afrulningsaksellejer bærer høje radiale og aksiale belastninger fra stor rullevægt og banespænding. Smør med det specificerede interval og udskift ved det første tegn på støj, vibrationer eller øget driftstemperatur - typisk over 70°C på lejehusets ydre overflade under løb.
5. Webguide sensorrensning: Kant- og linjesensorer opsamler støv og materialeaflejringer, der forringer registreringsnøjagtigheden. Rengør sensorflader ved hvert rulleskift, og bekræft styresystemets korrektionsrespons med en testoffset for at bekræfte fuld funktion.
6. Inspektion af ramme og fastgørelse: Inspicer strukturelle svejsninger og monteringsbefæstelser årligt for udmattelsesrevner — især i områder med høj belastning, såsom hjulstøttens monteringspunkter, hvor dynamisk rullevægt og spændingsbelastninger overføres til rammestrukturen.
