Hvad er formålet med en tørretumbler til imprægneret dekorativt papir?

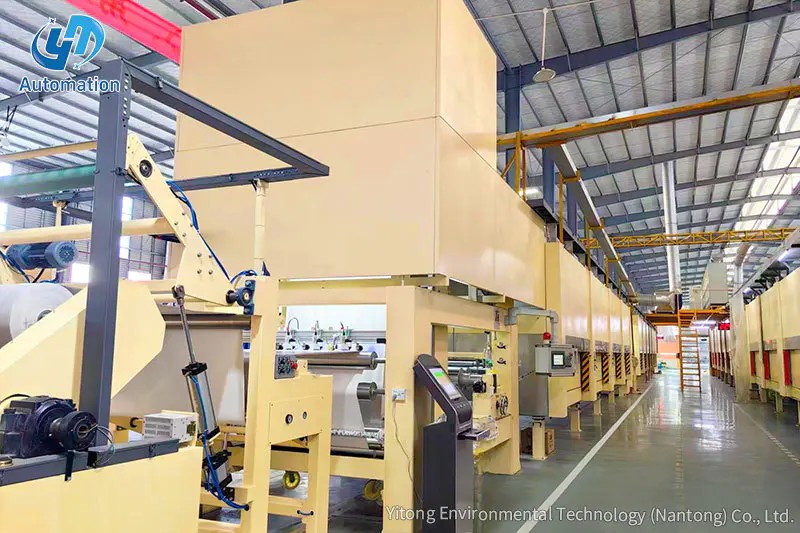

A tørretumbler til imprægneret dekorationspapir tjener det kritiske formål fjernelse af bæreropløsningsmiddel fra harpiksmættet papir og fremføring af harpikshærdningen til den præcise B-stadie (delvis hærdning) tilstand nødvendig til nedstrøms laminering. Efter at et dekorativt papir eller overlejringspapir er passeret gennem harpiksbadet og klemmer ruller på en imprægneringslinje, bærer det overskydende vand eller opløsningsmiddel, der skal fordampes, og harpiksen skal være delvist tværbundet - hverken for våd (hvilket forårsager klæbning og ufuldstændig binding) eller for hærdet (hvilket forhindrer korrekt gennemstrømning og vedhæftning). Tørretumbleren styrer begge disse resultater samtidigt over hele papirbanens bredde ved produktionshastigheder på op til 80 til 200 meter i minuttet .

Tørretumblerens tre samtidige funktioner

Funktion 1: Opløsningsmiddel og vandfordampning

Melamin-formaldehyd- og urinstof-formaldehydharpikser, der anvendes til dekorativ papirimprægnering, er vandbaserede opløsninger. Efter belægning bærer papiret 30 til 50 % restfugtighed (i forhold til papirvægt), der skal reduceres til et mål for flygtigt indhold - typisk 5 til 8 % til standard lamineringsapplikationer. Tørretumblerens opvarmede luftstrøm fordamper dette vand fra begge papiroverflader samtidigt. Fugtfjernelseshastigheden styres af lufttemperatur, lufthastighed og banehastighed - som alle skal afbalanceres for at opnå ensartet fordampning uden at svide papiroverfladen eller forårsage ujævn krympning.

Funktion 2: Resin B-Stage Advancement

Efterhånden som fugt fordamper, stiger harpikstemperaturen, og tværbindingsreaktioner begynder - og harpiksen fremmes fra dets flydende A-stadium til det delvist hærdede B-stadium. B-trins harpiks er tør at røre ved, håndterbar og skærbar, men indeholder stadig tilstrækkelige uhærdede reaktive grupper til at flyde under varme og tryk under varmpresning og binder permanent til underlaget (MDF, spånplade eller krydsfiner). Tørretumblerens temperaturprofil skal fremføre hærdningen til den korrekte grad - målt som reaktivitet eller "flow" — uden at overskride til en fuldt hærdet (C-stadie) tilstand, hvor der ikke kan forekomme yderligere binding.

Multi-zone tørreovne tillader forskellige temperaturer i forskellige sektioner af tørretumbleren - en zone med højere temperatur til initial fugtfjernelse, en kontrolleret zone med lavere temperatur til endelig hærdning - giver operatører præcis kontrol over papirets endelige B-trins tilstand.

Funktion 3: Papir Web Tension og Transport

Tørretumbleren skal transportere den skrøbelige, harpiksmættede papirbane gennem ovnen ved konstant spænding uden at knække eller rynke den. Spændingskontrolsystemer - koordineret mellem indgangs- og udgangsdrevene - opretholder banespændingen inden for en snæver tolerance i hele tørrezonen. Luftflotationstørrere (som understøtter banen på puder af opvarmet luft uden kontakt) bruges til sarte papirer, der ikke kan tåle rullekontakt under den våde, klæbrige fase, før fuld B-stadie er opnået.

Tørretumblerkonstruktion og tekniske nøglefunktioner

Ovnstruktur og termisk isolering

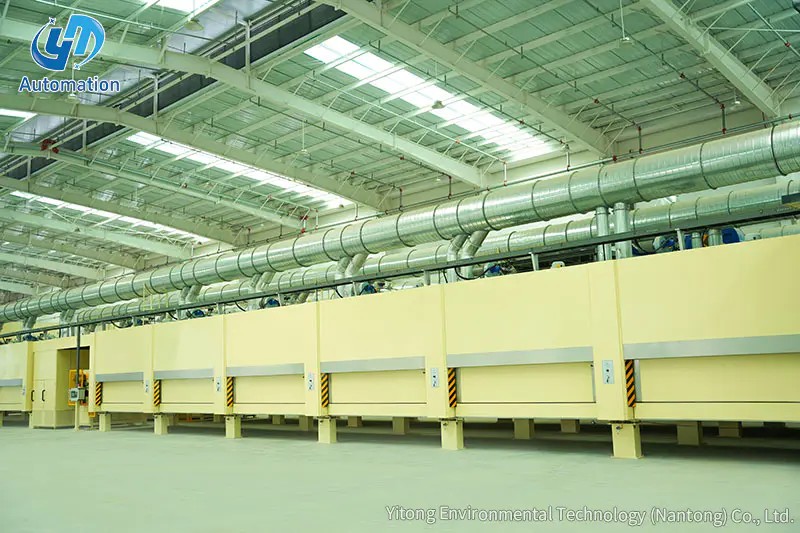

Det udvendige hus af en imprægneret papirtørrer er konstrueret af højstyrke stålplade og konstruktionsstål , der giver stivheden til at opretholde dimensionsstabilitet over hele ovnlængden - som kan spænde 15 til 40 meter til produktionslinjer, der kører ved høje hastigheder. Stålskallen er foret med mineraluld eller anden termisk isolering for at minimere varmetab og opretholde ensartet ovntemperatur. Indvendige luftkanaler og kanaler svejses af galvaniseret stålplade (typisk 2 mm tykkelse) for at modstå den ætsende kombination af varme, fugt og formaldehyddampe, der findes inde i ovnen under drift.

Luftcirkulationssystem

Recirkulerende varm luft er det primære varmeoverførselsmedium. En termisk motor — normalt vurderet til 7,5 kW eller højere, kører ved 1.450 o/min — driver centrifugalventilatorer, der cirkulerer opvarmet luft gennem ovnen med kontrolleret hastighed. Ventilatoren trækker luft gennem en varmeveksler (damp, termisk olie eller gasfyret afhængigt af fabrikkens infrastruktur), opvarmer den til måltemperaturen og leder den gennem dysearrays over og under papirbanen. Returluft passerer tilbage gennem varmeveksleren til genopvarmning, med en kontrolleret andel udsuget for at fjerne fordampet fugt og formaldehyddampe.

Luftvolumenkontrol og gradvis opstart

Luftmængden, der leveres til papirbanen, er ikke fast - den justeres under opstart og drift, så den passer til papirkvaliteten, linjehastigheden og harpikstypen, der behandles. Gradvis forøgelse af luftmængden under opstart er afgørende: at bringe en frisk papirleder gennem ovnen under fuld luftstrøm risikerer, at vævet knækker fra den turbulente luft, før spændingen er fuldt etableret. VFD-styringer (Variable Frequency Drive) på blæsermotorerne tillader jævn, kontrolleret stigning af luftstrømmen fra minimum til produktionsniveau, efterhånden som papirbanen stabiliserer sig.

Temperaturzonekontrol

Moderne tørretumblere opdeler ovnen i uafhængigt kontrollerede temperaturzoner - typisk 3 til 6 zoner fra indgang til udgang. Temperaturen i hver zone overvåges af termoelementfølere og styres af PLC-drevne aktuatorer på varmeforsyningsventilerne. Denne zonekontrol gør det muligt for operatører at optimere temperaturprofilen til forskellige papirvægte, harpikskoncentrationer og linjehastigheder - for at opnå ensartet B-trins kvalitet på tværs af alle produktionsforhold.
