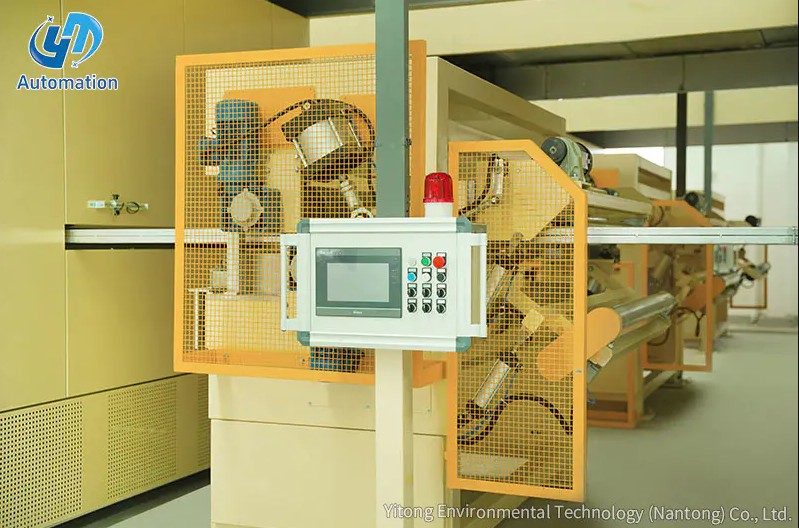

Hvad er en sekundær belægningsmaskine?

A sekundær belægningsmaskine er et specialiseret stykke industrielt udstyr, der bruges i fremstillingsprocessen for optiske fiberkabler til at påføre et beskyttende polymerlag - kendt som den sekundære belægning eller løst rør - over optiske fibre eller fiberbånd. Dette lag beskytter de sarte glasfibre mod mekanisk belastning, fugt og miljøskader , hvilket gør det til et af de mest kritiske stadier i produktionen af pålidelige fiberoptiske kabler. Kort sagt omdanner den sekundære belægningsmaskine skrøbelige bare fibre til holdbare, udfoldelige kabelkomponenter klar til yderligere kappe og installation.

Ud over simpel beskyttelse kontrollerer den sekundære belægningsproces præcist bufferrørets diameter, vægtykkelse og gelfyldningstæthed - som alle direkte påvirker kablets optiske transmissionsydelse og langtidsholdbarhed i marken.

Kernefunktion og rolle i produktion af fiberoptiske kabler

I en typisk fiberoptisk kabelfremstillingslinje gennemgår bare optiske fibre først primær belægning (acrylatbelægning påført direkte på glasset) og går derefter ind i den sekundære belægningsfase. Den sekundære belægningsmaskine ekstruderer et termoplastisk materiale - oftest PBT (polybutylenterephthalat), PP (polypropylen) eller HDPE (high-density polyethylen) - omkring en eller flere fibre for at danne et bufferrør.

Denne proces involverer typisk tre samtidige operationer:

• Fiberudbetaling og spændingskontrol for at opretholde ensartet fiberposition i røret
• Injektion af gel eller thixotropisk forbindelse for at fylde røret og forhindre vandindtrængning
• Ekstrudering og afkøling for at danne og størkne det ydre bufferrør

Resultatet er en løst rør-buffer - den grundlæggende byggesten, der bruges i strandede, slidsede kerne- og båndfiberkabler, der anvendes i telekommunikationsnetværk over hele verden.

Maskinramme og strukturelt design

Den strukturelle integritet af en sekundær belægningsmaskine er fundamental for præcisionsfremstilling. Maskinrammen er typisk fremstillet ved hjælp af højspændings A3 stålpladesvejsning kombineret med konstruktionsstål (type stål) behandling , hvilket sikrer, at hele platformen forbliver stiv og vibrationsfri, selv under højhastigheds kontinuerlig drift.

A3-stål (svarende til Q235 i kinesiske standarder) tilbyder fremragende svejsbarhed, moderat trækstyrke (typisk 370-500 MPa) og god duktilitet - hvilket gør det til et ideelt basismateriale til tunge industrielle maskinrammer. Den svejste og bearbejdede ramme modstår bøjning og termisk deformation, hvilket er afgørende for at opretholde justeringstolerancer så tætte som ±0,01 mm på tværs af ekstruderingsmatricen og køletrugsystemet.

Det robuste rammedesign rummer også vægten og vibrationerne fra:

• Heavy-duty fiber-udbetalingsruller (holder ofte 25 km eller mere fiber pr. spole)
• Ekstrudercylinder og skruesamling (typisk 30-60 mm skruediameter)
• Flere kølevandstrug, ofte 6-10 meter i total længde
• Kapstan- og opsamlingssystemet kører med hastigheder på op til 300 m/min

Belægningsstruktur: Ansigtsbelægning og bundbelægning

En af de definerende strukturelle egenskaber ved en sekundær belægningsmaskine er dens dobbeltlagsbelægningskonfiguration. I en standardopsætning er ansigtsbelægningen placeret foran på maskinen, og bundbelægningen er placeret bagerst. Dette arrangement sikrer, at belægningen påføres i en præcis, lagdelt rækkefølge, der opbygger bufferrørsvæggen jævnt og uden delaminering.

Ansigtsbelægning (frontposition)

Overfladebelægningen danner den indvendige overflade af bufferrøret, der kommer i kontakt med de optiske fibre eller gelfyldningsblandingen. Dette lag skal være kemisk inert over for den tixotrope fyldningsgel og må ikke fremkalde mikrobøjningsbelastning på fibrene. Materialer som PBT er almindeligt anvendt her på grund af deres lave krympningshastighed og fremragende dimensionsstabilitet - PBT udviser typisk en lineær krympning på mindre end 0,5% efter afkøling, hvilket er afgørende for at opretholde den nødvendige overskydende fiberlængde (EFL) inde i røret.

Bundbelægning (bageste position)

Bundbelægningen danner den ydre beskyttelsesvæg af bufferrøret og giver de mekaniske egenskaber, der er nødvendige for kabelstrengning og installation. Dette lag kan bruge det samme eller et kompatibelt termoplastisk materiale og skal binde sømløst til overfladebelægningen. Vægtykkelsen af ​​bundbelægningen styres præcist - typisk mellem 0,3 mm og 0,9 mm - afhængigt af kabeldesignspecifikationen og påtænkte installationsmiljø (f.eks. luft, direkte nedgravning eller kanalinstallation).

Arrangementet fra front til bagside af disse to belægningslag gør det muligt at indstille hvert ekstruderhoved individuelt med hensyn til temperaturprofil, smeltetryk og materialegennemstrømning, hvilket giver producenterne granulær kontrol over rørgeometri og mekanisk ydeevne.

Nøglekomponenter i en sekundær belægningsmaskine

En komplet sekundær belægningslinje består af flere integrerede undersystemer. At forstå hver komponent hjælper producenterne med at optimere produktionseffektiviteten og produktkvaliteten.

Moderne maskiner integrerer også en PLC-baseret styresystem der koordinerer alle undersystemer i realtid, hvilket muliggør feedback i lukket sløjfe mellem OD-måleaflæsningerne og ekstruderens skruehastighed eller kapstanhastighed for automatisk at opretholde dimensionelle tolerancer under hele produktionsforløbet.

Tekniske specifikationer og ydeevneparametre

Sekundære belægningsmaskiner varierer betydeligt i kapacitet afhængigt af den påtænkte anvendelse og produktionsvolumen. Nedenfor er repræsentative tekniske parametre for maskiner med middel til høj kapacitet, der anvendes i kommercielle fiberoptiske kabelanlæg:

• Linjehastighed: 40–300 m/min (højhastighedsmodeller optimeret til masseproduktion)
• Fiberantal pr. tube: 1 til 24 fibre (bånd-kompatible modeller understøtter op til 12-fiber bånd)
• Bufferrørets OD-område: 1,0 mm til 4,0 mm
• Vægtykkelseskontrol: ±0,05 mm eller bedre
• Ekstruder skrue diameter: 30 mm, 45 mm eller 60 mm afhængig af gennemløbskrav
• Kompatible materialer: PBT, PP, HDPE, LSZH forbindelser
• Strømforbrug: typisk 30–80 kW for hele linjen
• Maskinens fodaftryk: ca. 15-30 meter i længden afhængig af køletrugskonfiguration

Den overskydende fiberlængde (EFL) inde i røret - en kritisk parameter, der bestemmer, hvor godt kablet håndterer trækbelastning uden at belaste fibrene - er typisk indstillet mellem 0,2 % og 0,5 % , og styres af forholdet mellem fiberudbetalingshastighed og capstan-linjehastighed.

Typer af sekundære belægningsmaskiner

Forskellige kabeldesigns kræver forskellige konfigurationer af sekundære belægningsmaskiner. De tre primære typer er:

Enkeltrørs sekundær belægningslinje

Producerer et bufferrør ad gangen og er velegnet til mindre produktionsoperationer eller specialkabeltyper. Disse maskiner er enklere at betjene og vedligeholde, med investeringsomkostninger, der typisk spænder fra $80.000 til $200.000 USD for en komplet linje.

Multi-Tube Sekundær Coating Line

I stand til at producere flere rør samtidigt parallelt, hvilket øger gennemløbet betydeligt. Kabelproducenter af høj volumen, der implementerer millioner af fiberkilometer om året, er ofte afhængige af flerrørslinjer for at opfylde produktionsmålene uden proportionalt at skalere gulvplads eller arbejdskraft.

Ribbon Fiber Sekundær Coating Line

Specielt designet til at belægge flade båndfiberstabler (4, 8 eller 12 fiberbånd) i stedet for individuelle løse fibre. Matricehovedet og kølesystemet er modificeret, så det passer til båndets flade profil, og EFL-kontrol er især kritisk for at undgå, at båndet knækker eller fiberspænding inde i røret.

Den sekundære belægningsproces trin for trin

Forståelse af produktionsprocessen hjælper operatører med at fejlfinde kvalitetsproblemer og optimere maskinindstillinger. Her er standardsekvensen for en typisk sekundær belægningskørsel:

1. Fiberbelastning: Primær-coatede optiske fibre sættes på payoff-spoler. Fiberspændingen indstilles efter antallet af fibre pr. rør og det materiale, der ekstruderes.
2. Trådning og justering: Fibre føres gennem fiberføringen, matricespidsen og matricelegemet. Korrekt centrering af fibre i formen er afgørende for at opnå ensartet vægtykkelse.
3. Ekstruderforvarmning: Ekstruderens cylinderzoner er rampet op til driftstemperatur - for PBT betyder dette typisk en temperaturprofil fra 200°C (tilførselszone) til 260°C (matricezone). Opvarmningstiden er normalt 30-60 minutter.
4. Grunding af gelsystemet: Den tixotrope fyldstof opvarmes og primes gennem injektionsnålen, indtil den flyder konsekvent, hvilket sikrer, at der ikke er luftlommer i gellinjen.
5. Opstart og hastighedsrampe: Linjen starter ved lav hastighed (10-20 m/min), mens rørets OD, vægtykkelse og fiberposition verificeres. Hastigheden øges gradvist til den ønskede produktionshastighed.
6. Steady-state produktion: PLC-kontrolsystemet overvåger OD i realtid og foretager mikrojusteringer for at holde rørdimensionerne inden for specifikationerne. Operatører overvåger processen gennem HMI-skærme og periodisk manuel prøvetagning.
7. Spoleskift: Når en opsamlingsspole er fuld, udfører linjen en automatisk eller semi-automatisk omskiftning, skærer røret over og overføres til en ny spole med minimalt produktionstab.

Kvalitetskontrol i sekundær belægning

Kvalitet i sekundær belægning måles i forhold til både dimensionelle standarder og optiske ydeevnestandarder. Nøglekvalitetsparametre omfatter ydre diameter (OD), indre diameter (ID), vægtykkelsesexcentricitet, gelfyldningsniveau og EFL. Disse skal overholde internationale standarder såsom IEC 60794-1 og ITU-T G.652 for det færdige kabel.

Almindelige kvalitetsfejl og deres grundlæggende årsager omfatter:

• Variation af rørdiameter: Normalt forårsaget af svingende linjehastighed, ustabilitet i smeltetrykket eller variation i kølevandstemperaturen.
• Vægexcentricitet: Resultatet af fiberforskydning i formen eller ujævn termisk fordeling over matricehovedet.
• Utilstrækkelig gelfyld: Forårsaget af gelpumpekalibreringsfejl eller luftindblanding i gelforsyningssystemet, hvilket fører til vandblokerende fejl under drift.
• Fiberknækning eller høj EFL: Opstår, når fiberudbetalingshastigheden er for høj i forhold til linjehastigheden, hvilket øger dæmpningen på udsatte kabelsektioner.
• Overfladeruhed eller pinholes: Typisk et tegn på fugtforurening i pillefoderet eller ukorrekte ekstrudertemperaturzoner.

Færdige rør udtages regelmæssigt for trækstyrke (typisk testet ved 100 N/100 mm minimum), knusningsmodstand og optisk dæmpningsverifikation ved 1310 nm og 1550 nm bølgelængder.

Ansøgninger og industrirelevans

Sekundære belægningsmaskiner er uundværlige i produktionen af stort set alle typer fiberoptiske kabler, der anvendes i moderne telekommunikationsinfrastruktur. Nøgleapplikationsområder omfatter:

• Telecom trunk kabler: Kabler med højt fiberantal (144 til 1728 fibre), der bruges i langdistance- og metronetværk, er afhængige af præcise sekundært coatede løse rør til både fiberbeskyttelse og kabelydelse.
• FTTH (Fiber to the Home) kabler: Dropkabler og distributionskabler til sidste-mile-forbindelser kræver ensartet, billig produktion af løse rør ved høje hastigheder.
• Undersøiske kabelfødere: Højtydende PBT-rør, der bruges i undersøiske kabelsystemer, skal opfylde ekstremt snævre dimensionelle tolerancer, hvilket gør avanceret sekundært belægningsudstyr afgørende.
• Industrielle og militære kabler: Robuste kabler til barske miljøer bruger ofte specialsammensatte sekundære belægningsmaterialer, der er behandlet på samme type maskiner med tilpassede matricekonfigurationer.

Globale udrulninger af fiberoptiske kabler fortsætter med at udvide sig hurtigt, drevet af 5G-udrulning, hyperskalering af datacenterudbygninger og nationale bredbåndsinitiativer. Brancheanalytikere forventer, at det globale fiberoptiske kabelmarked vil overstige 20 milliarder USD i 2027 , som direkte driver vedvarende efterspørgsel efter avanceret sekundært belægningsudstyr, der er i stand til høj gennemstrømning og ensartet kvalitet.

Vedligeholdelse og operationel bedste praksis

Korrekt vedligeholdelse af en sekundær belægningsmaskine sikrer ensartet produktkvalitet og maksimerer maskinens oppetid. Nøglevedligeholdelsespraksis omfatter:

Daglig vedligeholdelse

• Rengør ekstruderingsmatricen og spidsen for eventuelt resterende polymer efter hver produktionskørsel
• Kontroller og fyld beholder til gelfyldningsblanding
• Bekræft kølevandsflowhastighed og temperatur i hver trugzone
• Inspicer OD-målerens kalibrering med referencestandarder

Periodisk vedligeholdelse (månedligt / kvartalsvis)

• Adskil og rengør ekstruderskruen og cylinderen grundigt ved hjælp af rensemiddel
• Efterse skruegange og cylinderboring for slitage; udskiftes, når frigangen overstiger 0,15 mm
• Smør kapstan-lejer og aftrækskæde i henhold til producentens specifikationer
• Genkalibrer spændingsregulatorer og verificer PLC-kontrolparametre i forhold til originale indstillinger

Operatører bør også udføre en komplet procesaudit, hver gang råmaterialepartier ændres, da selv mindre variationer i PBT-pellets viskositet (MFI — Melt Flow Index) kan kræve justeringer af temperaturprofiler og skruehastighed for at opretholde rørets dimensionsstabilitet.
