An intelligent limblandingssystem er en automatiseret platform, der måler, blander og leverer præcist formulerede harpiksblandinger til flere stationer på en imprægnerings- eller belægningsproduktionslinje - i realtid uden manuel indgriben. I stedet for at stole på, at operatører vejer og blander rå harpiks, hærdere, katalysatorer og andre additiver i hånden, bruger systemet sensorer, flowmålere, programmerbare controllere og feedback-sløjfer til at producere lim i det nøjagtige forhold, der kræves af hver sektion af linjen, uanset om det er imprægneringstanken, sprøjtemaskinen eller den sekundære coatingstation.
Resultatet er en fremstillingsproces, der er mere konsekvent, mere materialeeffektiv og væsentligt mindre afhængig af den enkelte operatørs færdigheder. Batch-til-batch-variation - et af de mest vedvarende kvalitetsproblemer i harpiksbaseret produktion - er dramatisk reduceret, fordi enhver blandingsbeslutning er styret af forudprogrammerede opskrifter og lukket sløjfe-sensorfeedback snarere end menneskelig dømmekraft.
Denne artikel forklarer, hvordan intelligente limblandingssystemer er struktureret, hvordan deres kerneundersystemer interagerer, hvilke data de indsamler og reagerer på, og hvorfor de repræsenterer en meningsfuld operationel opgradering i forhold til manuelle eller semi-automatiske blandingsmetoder.

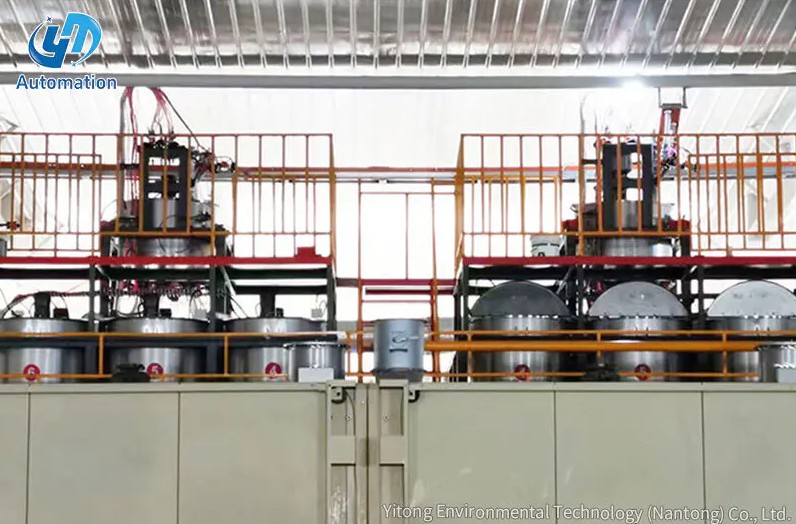

Et intelligent limblandingssystem er ikke en enkelt maskine, men et integreret netværk af hardware- og softwareundersystemer, der arbejder i koordination. At forstå arkitekturen hjælper med at afklare, hvordan intelligens faktisk implementeres i praksis.
Systemet begynder med dedikerede lagertanke eller beholdere til hvert råmateriale: basisharpiks, hærder, katalysator, slipmiddel, befugtningsmiddel og andre tilsætningsstoffer, der er specifikke for produktionsprocessen. Disse tanke er typisk rustfrit stål eller high-density polyethylen (HDPE) for at modstå kemisk korrosion, og de er udstyret med niveausensorer, der løbende rapporterer påfyldningsstatus til den centrale controller. Alarmer på lavt niveau forhindrer systemet i at forsøge at blande sig med udtømte ingredienser, hvilket ellers ville få forkerte forhold til at nå produktionslinjen uopdaget.
Hver tank føres ind i en dedikeret doserings- og leveringslinje, så der er ingen krydskontamineringsrisiko mellem ingredienserne før det kontrollerede blandingspunkt. Temperaturkontrolelementer - typisk varmekapper eller inline varmevekslere - anvendes på tanke, der indeholder viskositetsfølsomme harpikser, der skal holdes over en minimumstemperatur for at flyde og måle korrekt.
Dette er systemets tekniske hjerte. Hver ingredienslinje er udstyret med en præcisionsmålingsenhed - sædvanligvis en masseflowmåler (Coriolis-type) eller en volumetrisk flowmåler (gear- eller oval geartype) - der måler, hvor meget af hver ingrediens, der leveres til blandekammeret på et givet tidspunkt. Disse målere kommunikerer med den centrale PLC (Programmable Logic Controller) ved opdateringshastigheder på 10-100 gange i sekundet, hvilket giver controlleren kontinuerlig overblik over det faktiske flow i forhold til målflowet.
Coriolis-masseflowmålere er det foretrukne valg i systemer med høj nøjagtighed, fordi de måler masse direkte, upåvirket af temperatur- eller trykændringer, der ville introducere fejl i volumetriske målinger. I en typisk installation opretholdes målenøjagtigheden på ±0,5 % eller bedre, hvilket direkte omsættes til konsistente forhold mellem harpiks og hærder og forudsigelig hærdningsadfærd i det færdige produkt.
Proportioneringspumper - ofte tandhjulspumper eller peristaltiske pumper afhængigt af væskens viskositet og slibeevne - drives af frekvensomformere (VFD'er), der justerer pumpehastigheden i realtid baseret på flowmålerens feedback. Hvis måleren registrerer, at en komponent flyder hurtigere eller langsommere end recepten kræver, korrigerer VFD pumpehastigheden inden for millisekunder.
Når de korrekt proportionerede ingrediensstrømme konvergerer, kommer de ind i et blandekammer designet til at producere en homogen blanding, før limen leveres til produktionsstationen. Blandingsteknologi varierer afhængigt af harpikskemien og produktionsvolumen:
Alle undersystemer - lagertanke, målere, pumper, blandere, temperaturregulatorer og fordelingsventiler - er koordineret af en central PLC, der udfører blandingsopskrifterne og reagerer på sensorfeedback i realtid. Operatører interagerer med systemet gennem et HMI (Human-Machine Interface) berøringsskærmpanel, hvor de kan:
Mere avancerede installationer forbinder PLC'en med et SCADA-system (Supervisory Control and Data Acquisition) på fabriksniveau eller MES (Manufacturing Execution System), hvilket tillader produktionsdata at blive aggregeret, trendet og handlet på fabriksledelsesniveau.
Et af de definerende kendetegn ved et intelligent limblandingssystem i en imprægnerings- og belægningslinje er dets evne til at levere forskellige formuleringer til forskellige produktionsstationer på samme tid. Dette er mere komplekst, end det umiddelbart ser ud til, fordi imprægneringsstationen, sprøjtemaskinen og den sekundære belægningsmaskine hver især har forskellige krav.
| Produktionsstation | Typisk harpiks fast indhold | Nøgle tilsætningsstoffer | Viskositetsområde |
|---|---|---|---|
| Imprægneringsstation | 45-65 % | Befugtningsmidler, blødgøringsmidler | Lav (50–200 mPa·s) |
| Sprøjtemaskine | 30-50 % | Slipmidler, fortyndingsvand | Meget lav (20–80 mPa·s) |
| Sekundær belægningsmaskine | 55-75 % | Hærdere, flowmodifikatorer | Medium (200–600 mPa·s) |
For at betjene disse stationer samtidigt uden krydskontaminering eller forholdsdrift, bruger systemet et netværk af uafhængigt kontrollerede distributionskredsløb - en pr. station. Hvert kredsløb har sit eget setpunkt gemt i receptdatabasen, sine egne flowmålere og reguleringsventiler og sin egen feedback-loop. Den centrale PLC styrer alle kredsløb parallelt og afbalancerer løbende hver stations efterspørgsel mod den tilgængelige forsyning fra blandehovedet.
Når et nyt produkt introduceres, eller procesbetingelserne ændres - for eksempel når linjehastigheden stiger, og imprægneringsstationen har brug for mere limflow - genberegner systemet automatisk alle leveringshastigheder og justerer pumpehastigheder og ventilpositioner inden for få sekunder, uden at operatøren skal gribe ind eller udføre nye beregninger manuelt.
"Intelligensen" i et intelligent limblandingssystem stammer i høj grad fra dets sensornetværk og de lukkede sløjfe-kontrolalgoritmer, der virker på sensordata. Uden kontinuerlig feedback ville systemet ikke være smartere end en simpel timerstyret pumpe - det ville dispensere ingredienser med en fast hastighed, uanset om det faktiske output matchede målformuleringen.
Flowmålere på hver ingredienslinje giver kontinuerlig måling af faktiske leveringshastigheder. PLC'en sammenligner disse med de målforhold, der er gemt i recepten, og beregner et fejlsignal. Hvis fejlen overstiger en defineret tolerance – typisk ±1–2 % af sætpunktet – udsender regulatoren et korrektionssignal til det relevante pumpedrev. Denne PID (Proportional-Integral-Derivative) kontrolsløjfe kører kontinuerligt gennem hele produktionen og kompenserer for:
I avancerede systemer er inline viskosimeter installeret i blandeudgangslinjen for at måle den faktiske viskositet af den blandede lim, før den når produktionsstationen. Viskositet er en af de mest pålidelige proxyer for korrekt formulering - hvis forholdet mellem harpiks og hærder eller fortyndingsniveauet er forkert, vil viskositeten afvige fra målet. Inline viskositetsmåling gør det muligt for systemet at detektere formuleringsfejl, der måske ikke er tydelige fra flowmålerdata alene , især i komplekse flerkomponentsystemer, hvor små forholdsfejl i én ingrediens har en for stor effekt på den endelige blandingsadfærd.
Temperaturfølere (typisk PT100 modstandstermometre) er placeret i råvaretanke, forsyningsledninger og blandekammeret. Da harpiksviskositeten ændrer sig væsentligt med temperaturen – en stigning på 10°C i temperaturen kan reducere viskositeten med 30-50 % i nogle urinstof-formaldehyd- eller melamin-formaldehyd-systemer – bruger regulatoren temperaturaflæsninger til at anvende viskositetskorrektionsfaktorer til flowstyringsalgoritmen eller til at aktivere opvarmnings-/afkølingselementerne for at bringe dets temperaturområde tilbage.
Ultralyds- eller trykbaserede niveausensorer i hver råvaretank leverer kontinuerlige lagerdata til kontrolsystemet. Systemet bruger disse data til at:
På softwareniveau kommer systemets intelligens til udtryk gennem dets receptstyringsevne. En opskrift i denne sammenhæng er en komplet specifikation for en limformulering - den definerer ikke kun forholdet mellem hver ingrediens, men også målviskositeten, det acceptable tolerancebånd omkring denne viskositet, måltemperaturområdet for blanding, outputflowhastigheden pr. station og eventuelle specielle blandings- eller sekventeringsinstruktioner.
Opskriftsdatabaser i moderne intelligente blandesystemer typisk butik snesevis til hundredvis af individuelle formuleringer , der dækker enhver produkttype, substrat og procestilstand, som produktionslinjen forventes at håndtere. Skift mellem opskrifter kræver kun et par tryk på HMI-berøringsskærmen - controlleren justerer derefter automatisk alle pumpehastigheder, ventilpositioner, temperaturindstillingspunkter og overvågningstærskler for at matche den nye formulering.
En veldesignet opskrift indeholder typisk følgende felter:
Fordi forkerte formuleringer kan forårsage væsentlige produktfejl - dårlig vedhæftning, ufuldstændig hærdning, delaminering eller overfladefejl - inkluderer receptstyringssystemer rollebaserede adgangskontroller. Produktionsoperatører kan få tilladelse til at vælge og køre opskrifter, men ikke ændre dem. Kun autoriserede ingeniører eller kvalitetschefer kan oprette eller ændre opskriftsparametre, og alle ændringer logges med et tidsstempel og brugeridentitet af hensyn til sporbarhed.
Styringslogikken i et intelligent limblandingssystem rækker ud over simpel setpunkt-følgning. Det inkorporerer tilstandsbaseret beslutningstagning, der gør det muligt for systemet at tilpasse sig produktionshændelser uden operatørens indgriben.
I imprægnerings- og belægningslinjer er mængden af lim, der kræves ved hver station, direkte relateret til den hastighed, hvormed substratet bevæger sig gennem linjen. Når streghastigheden øges, skal der leveres mere lim pr. tidsenhed for at opretholde den korrekte opsamlingsvægt eller frakkevægt. Det intelligente blandesystem modtager et signal om hastighedsspænding fra produktionslinjens kontrolsystem og skalerer automatisk alle pumpeleverancer proportionalt. Denne hastighedskompensation med lukket sløjfe forhindrer under- eller overpåføring af lim, som ellers ville forekomme under acceleration, deceleration eller hastighedsjusteringer.
Systemet overvåger løbende for fejltilstande og udfører forprogrammerede svar. Almindelige fejlscenarier og deres automatiske svar omfatter:
For to-komponent eller multi-komponent harpikssystemer, der begynder at hærde umiddelbart efter blanding, er brugstidsstyring en kritisk automatiseringsfunktion. Systemet sporer alderen på hver blandet batch og sammenligner den med brugstidsparameteren i den aktive opskrift. Hvis blandet lim overskrider sin brugstid - en parameter, der kan være så kort som 30-90 minutter for hurtighærdende melaminharpikser ved høje temperaturer — systemet starter en automatisk skyllecyklus, kasserer det ældede materiale og starter en ny batch. Dette forhindrer delvist hærdet lim i at blive påført underlaget, hvilket ville forårsage vedhæftningsfejl eller overfladefejl, som måske ikke opdages, før det færdige produkt når kvalitetskontrol eller endda slutkunden.
Moderne intelligente limblandingssystemer genererer en kontinuerlig strøm af procesdata, der lagres i en intern datahistoriker eller eksporteres til en database på anlægsniveau. Disse data tjener flere formål uden for realtidskontrol.
Hver produktionskørsel registreres med en tidsstemplet log, der inkluderer opskriftens navn og version, de faktiske flowhastigheder opnået for hver ingrediens, de faktiske viskositetsaflæsninger, temperaturprofilen under hele kørslen, eventuelle alarmer, der blev udløst, og hvordan de blev løst, og den samlede mængde blandet lim leveret til hver station. Denne log opretter en komplet sporbarhedsregistrering, der forbinder alle paneler, plader eller coatede substrater til den nøjagtige limformulering, som den blev produceret under - afgørende for kvalitetsundersøgelser, garantikrav eller overholdelse af lovgivningen.
Eksporterede procesdata kan føres ind i SPC-software (Statistical Process Control) for at overvåge proceskapacitet over tid. Ved at spore, hvor konsekvent systemet holder målforhold og viskositet på tværs af hundredvis af produktionskørsler, kan kvalitetsingeniører identificere gradvis drift – forårsaget af pumpeslid, sensorkalibreringsskift eller ændringer i råmaterialeegenskaber – før det udmønter sig i påviselige produktfejl. Undersøgelser i harpiksimprægneringsoperationer har vist, at implementering af intelligent blanding med SPC-overvågning kan reducere antallet af limrelaterede produktfejl med 40-70 % sammenlignet med manuelle blandeprocesser.
Måledataene giver en meget nøjagtig registrering af, hvor meget af hvert råmateriale, der er blevet forbrugt under hver produktionskørsel. Disse oplysninger føres direkte ind i materialestyringssystemer, hvilket forbedrer lagernøjagtigheden og muliggør just-in-time genopbygningsplanlægning. Det muliggør også præcis omkostningsfordeling efter produkttype - noget, der er ekstremt vanskeligt at opnå med manuelle blandeprocesser, hvor vejefejl og spild spores dårligt.
Harpikssystemer, der får lov til at hærde inde i blandehovedet, forsyningsledningerne eller distributionskredsløbet, kan forårsage alvorlige blokeringer, der kræver udskiftning af dyre komponenter. Intelligente limblandingssystemer løser dette gennem automatiske skylle- og rensesekvenser, der er indbygget i kontrollogikken.
En typisk skyllesekvens fungerer som følger:
Automatiseret skylning forlænger levetiden for blandehoveder og forsyningsledninger betydeligt, og det eliminerer risikoen for, at operatører springer over eller forkorter rengøringssekvenser under produktionstryk - en almindelig årsag til for tidlig udstyrsfejl i manuelt styrede systemer.
De praktiske fordele ved intelligente limblandingssystemer i forhold til manuelle eller halvautomatiske alternativer er betydelige og kvantificerbare. Her er en struktureret sammenligning af de vigtigste operationelle forskelle:
| Parameter | Manuel blanding | Semi-automatisk | Intelligent system |
|---|---|---|---|
| Forholdsnøjagtighed | ±5-10 % | ±2–5 % | ±0,5-1 % |
| Batch-konsistens | Høj variation | Moderat variation | Meget høj konsistens |
| Operatørafhængighed | Høj | Medium | Lav |
| Materialeaffald | Høj (over-mixing, spills) | Moderat | Minimal (on-demand blanding) |
| Multi-station forsyning | Kræver flere operatører | Begrænset | Fuldstændig samtidig |
| Procesdata / sporbarhed | Kun papirjournaler | Delvis digitale optegnelser | Fuld digital sporbarhed |
| Reaktion på ændringer i produktionshastigheden | Forsinket, manuel | Semi-manuel | Automatisk, realtid |
Ud over ydeevnetallene forbedrer intelligente blandesystemer også arbejdernes sikkerhed ved at reducere direkte håndtering af koncentrerede harpikser, hærdere og opløsningsmidler - som alle udgør sundhedsrisici ved hudkontakt eller indånding. Automatiserede leveringssystemer holder eksponering af farlige kemikalier på et minimum og reducerer antallet af manuelle overførselsoperationer, der skaber risiko for spild.
An intelligent limblandingssystem er mest effektiv, når den fungerer som en integreret komponent i den overordnede produktionslinjekontrolarkitektur, snarere end som en selvstændig ø af automatisering. Integration med systemer på linjeniveau og anlægsniveau låser op for funktioner, som isolerede systemer ikke kan levere.
Blandesystemet udveksler realtidssignaler med produktionslinjens master-PLC via industrielle kommunikationsprotokoller såsom PROFIBUS, PROFINET, EtherNet/IP eller Modbus TCP. Nøglesignaler, der udveksles, omfatter:
På anlægsledelsesniveau kan procesdata fra blandesystemet forbruges af et Manufacturing Execution System (MES) til produktionsplanlægning, kvalitetskontrol og OEE-analyse (Overall Equipment Effectiveness). Materialeforbrugsdata kan flyde ind i fabrikkens ERP-system for automatisk at opdatere lagerregistreringer, udløse indkøbsordrer for råvarer, der nærmer sig opbrugt, og beregne faktiske materialeomkostninger pr. produktionsordre.
Dette integrationsniveau betyder, at det intelligente limblandingssystem ikke blot bidrager til kvaliteten af det fysiske produkt, men til effektiviteten og gennemsigtigheden af hele produktionsoperationen - hvilket gør det til en grundlæggende komponent i et smart fabriksmiljø frem for et simpelt stykke procesudstyr.
For et system, der spiller en så kritisk rolle for produktionskvalitet, er pålidelighed og vedligeholdelse altafgørende. Intelligente limblandingssystemer er designet med dette i tankerne gennem flere strukturelle valg.
Ved at trende pumpeydelsesdata over tid kan kontrolsystemet registrere tidlige tegn på slid - typisk manifesteret som en gradvis stigning i VFD-output, der kræves for at opnå en given flowhastighed. Når pumpeeffektiviteten falder under en konfigurerbar tærskel, genererer systemet en vedligeholdelsesadvisering, før pumpen svigter fuldstændigt, hvilket tillader planlagt udskiftning under en planlagt nedlukning i stedet for et uplanlagt nedbrud.
Installationer med høj tilgængelighed inkluderer redundante pumper til kritiske ingredienslinjer med automatisk skift ved fejlregistrering. Nogle systemer inkluderer også redundante flowmålere med krydssammenligningslogik - hvis de to målere på samme linje er uenige med mere end en tærskelværdi, markerer systemet en sensorfejl i stedet for at fortsætte med at kontrollere mod en potentielt fejlagtig aflæsning.
Flowmålere og viskosimeter kræver periodisk kalibrering for at opretholde nøjagtigheden. De fleste installationer planlægger fuld flowmålerkalibrering hver 3.-6. måned , med foreløbige verifikationstjek - der sammenligner målt forbrug med ændringer i tankniveauet - udføres ugentligt. Kontrolsystemet kan konfigureres til at advare operatører, når kalibreringsterminer nærmer sig, hvilket forhindrer kalibreringsplaner i at blive overset i travle produktionsperioder.
Et intelligent limblandingssystem tjener ordet "intelligent" gennem kombinationen af fem funktioner, som intet enklere system kan kopiere samtidigt:
Tilsammen forvandler disse egenskaber limblanding fra en manuel, fejlbehæftet opgave til en præcist kontrolleret, kontinuerligt overvåget og fuldt dokumenteret fremstillingsproces - en, der bidrager direkte til kvaliteten, konsistensen og effektiviteten af hele imprægnerings- og belægningsproduktionen.
