Hvordan en synkronskærer forbedrer præcisionen og reducerer spild i dekorative papirimprægneringslinjer

Udviklingen af højhastighedsskæring i papirimprægnering

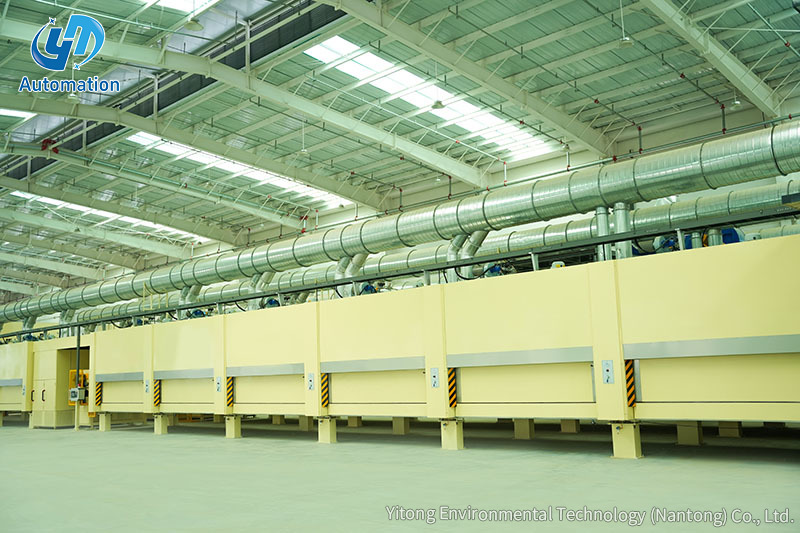

Ved fremstilling af imprægneret dekorativt papir kræver overgangen fra harpiksbadet til det endelige ark ekstrem synkronisering. A Synkronskærer er den definitive løsning for producenter, der sigter efter at opnå højhastighedsgennemstrømning uden at ofre dimensionel nøjagtighed. Når imprægneret papir bevæger sig gennem tørretunnellerne og mod stablingsenheden, resulterer enhver lille uoverensstemmelse i skærehastigheden i forhold til linjehastigheden i rivning, bøjning eller inkonsistente arklængder.

Ved at bruge avanceret Servo Control teknologi , moderne synkronskærere eliminerer den mekaniske forsinkelse forbundet med ældre pneumatiske eller hydrauliske systemer. Dette sikrer, at hvert snit udføres på præcis det nødvendige millisekund, og opretholder en tolerance, der opfylder de strenge standarder for laminat- og møbelindustrien.

Kernemekanisme: Servokontrol og Flail Knife System

Synkronskærerens hjerte ligger i dens driv- og skæremekanisme. I modsætning til standard rotationssaks er integrationen af en synkron rem og synkron hjulstyring sikrer et skridsikkert miljø. Denne mekaniske opsætning er afgørende for at håndtere den sarte natur af harpiksbehandlet papir, som kan være skørt eller klæbrigt afhængigt af harpiksstadiet.

Flail Knife Advantage

Slagkniven, styret af det synkrone hjul, fungerer med en specialiseret bevægelsesprofil. Fordi den drives af en servomotor med høj respons, er knivhastigheden dynamisk tilpasset papirets lineære hastighed. Denne "flyvende cut"-metode betyder, at papiret aldrig behøver at stoppe eller bremse, hvilket tillader imprægneringslinjen at løbe kl. hastigheder over 30-50 meter i minuttet med perfekt kantkvalitet.

• Eliminering af "klumpning" ved skærehovedet.
• Reduceret mekanisk slitage på grund af det jævne indgreb af synkrone bælter.
• Øjeblikkelig justering til forskellige arklængder via den digitale HMI.

Præcisionsfeedback via roterende encoderinstallation

For at opretholde "synkron" drift skal systemet kende produktionslinjens nøjagtige position og hastighed til enhver tid. Dette opnås gennem montering af roterende encoder aksel . Ved at montere encoderen direkte på akslen fanger systemet realtidsdata uden forstyrrelse af tilbageslag eller vibrationer.

Denne feedback-loop gør det muligt for servocontrolleren at foretage mikrojusteringer af knivens position. Hvis linjehastigheden svinger med lige 0,1 % , registrerer encoderen ændringen, og synkronskæreren kompenserer øjeblikkeligt. Dette integrationsniveau er det, der gør det muligt for producenterne at opnå en skærenøjagtighed på ±1 mm eller bedre på tværs af tusindvis af ark.

Tekniske specifikationer og præstationsmålinger

At vælge den rigtige fræser indebærer forståelse af de tekniske parametre, der driver produktionseffektiviteten. Nedenfor er en oversigt over de typiske præstationsforventninger til et servostyret synkronsystem.

Maksimering af levetid og vedligeholdelse

Et af de byggehøjdepunkter, der ofte overses, er montering af muffeaksel for encoderen. Dette designvalg beskytter de følsomme elektroniske komponenter mod støv og harpikspartikler, der er almindelige i imprægneringsmiljøer. Da det synkrone bæltesystem desuden ikke kræver smøring sammenlignet med traditionelle kædetræk, er risikoen for, at olie forurener det dekorative papir, fuldstændig elimineret.

Regelmæssig kalibrering af servoparametrene gennem kontrolgrænsefladen sikrer, at systemet ældes elegant og kompenserer for ethvert mindre mekanisk slid i løbet af år med 24/7 drift. For faciliteter, der behandler store mængder melamin-imprægneret papir, udmønter denne stabilitet sig direkte i lavere skrotsatser og højere rentabilitet.

Ofte stillede spørgsmål (FAQ)

Hvad er den typiske skærepræcision for en synkronskærer?

Med en korrekt kalibreret servokontrol og encoder-feedback-system opnår de fleste synkronskærere en nøjagtighed inden for ±1,0 mm, selv ved høje produktionshastigheder.

Hvordan håndterer systemet forskellige papirtykkelser?

Slagknivens drejningsmoment og hastighed kan justeres via servoparametrene. Uanset om du skærer 60g/m² basispapir eller kraftige 120g/m² imprægnerede overlays, bevarer systemet ensartet ydeevne.

Hvorfor foretrækkes en synkronrem frem for et kædetræk?

Synkrone bælter giver en jævnere, mere støjsvag drift uden tilbageslag. Det vigtigste er, at de ikke kræver fedt, hvilket forhindrer forurening af den dekorative papiroverflade.

Kan denne fræser eftermonteres i en ældre imprægneringslinje?

Ja. Fordi systemet er afhængigt af en encoder-sleeve-akselinstallation til synkronisering, kan det integreres i de fleste eksisterende linjer ved at montere encoderen på en primær drivaksel.
