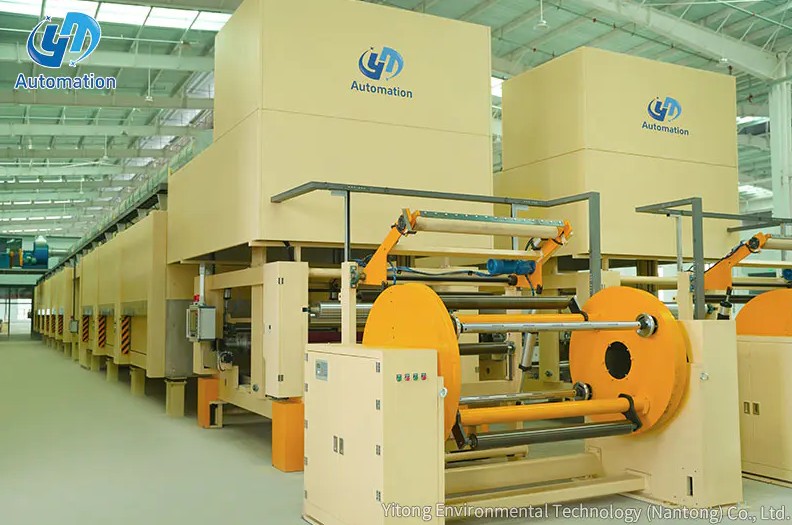

Hvordan vælger man den rigtige roterende aftrækker?

At vælge det rigtige Roterende aftrækker kommer ned til at dimensionere tre ting korrekt i forhold til dine faktiske produktionskrav: den maksimale rullediameter og vægt, din maskine skal håndtere, spændingskontrolmetoden, der passer til dit materiale, og om din linjehastighed retfærdiggør en enkelt stationsdrift eller en tårnkonfiguration med flyvende splejsningskapacitet. Teknisk vejledning om roterende afviklingsspecifikation bekræfter, at maskiner almindeligvis er bygget til at håndtere rullediametre fra 400 mm op til 2.500 mm og rullevægte spænder fra 50 kg til over 5.000 kg , med linjehastigheder på fra 10 meter i minuttet i langsomt præcisionsarbejde op til 800 eller mere meter i minuttet i højhastighedspapir- og filmproduktion, hvilket betyder, at angivelse af de forkerte parametre i begge retninger fører til en underdimensioneret maskine, der hindrer produktionen, eller en overdimensioneret, der tilføjer unødvendige omkostninger.

Start med rullestørrelse og -vægt, ikke maskinpris

Den mest almindelige specifikationsfejl er at vælge en roterende afruller baseret på katalogpris, før du bekræfter, at den fysisk kan håndtere din tungeste og største rulle. Tekniske specifikationer viser, at en stamrulle kan veje alt fra 50 kg for smalle, lette materialer op til flere tons for brede papir- eller papruller, og maskinrammen og rullestøtten skal vurderes i overensstemmelse hermed. Kraftige rammer bygget af konstruktionsstål med høj trækstyrke er specifikt påkrævet til de største valser, da rammeafbøjning under belastning direkte forårsager spændingsvariationer og banesporingsfejl længere nede i linjen. At få rullediameter og vægtkapacitet rigtigt først forhindrer et scenario, hvor resten af ​​maskinens spændings- og styresystemer fungerer godt på papiret, men faktisk ikke kan understøtte dit materiale i praksis.

Valg af den rigtige spændingskontrolmetode

Spændingskontrol er det mest teknisk vigtige delsystem at få rigtigt, da det bestemmer, hvor konsekvent afrulleren opretholder indstillet spænding, når rullediameteren krymper fra fuld til tom. Der anvendes flere metoder afhængigt af hastighed og præcisionskrav, hver egnet til forskellige applikationstyper.

Spændingskontrolmuligheder sammenlignet

Enkelt station eller tårn: Matchende konfiguration til linjehastighed

Valget mellem en enkelt stationsafruller og en tårnkonfiguration bør være drevet af, hvor meget din produktionslinje taber, når den stopper for et rulleskift, ikke blot af budget. En enkelt stationsafruller holder en rulle ad gangen og kræver, at linjen stopper, den tomme kerne fjernes, og en ny rulle skrues op, før produktionen genoptages, hvilket gør den passende til linjer med langsommere hastighed, korte produktionskørsler eller sarte materialer, der er uegnede til flyvende splejsning. En revolverafruller holder i stedet to eller flere rullepositioner, og forbereder det næste rulle på standby, mens den aktive rulle kører, og roterer derefter på plads og splejser automatisk, når den aktive rulle nærmer sig udmattelse.

Zero Speed vs Flying Splice

Inden for revolverkonfigurationer stopper nulhastighedssplejsning kortvarigt banen ved splejsningspunktet, mens linen fortsætter med at løbe fra en akkumulator, mens flyvende splejsning forbinder den nye rulle ved fuld kørehastighed ved hjælp af klæbende flige. Flyvende splejsningssystemer anses for essentielle i højhastighedspapir-, film- og fleksible pakkelinjer, hvor ethvert stop producerer skrot og forstyrrer nedstrømsprocesser, der ikke kan tolerere afbrydelser, mens nulhastighedssplejsning forbliver en praktisk, billigere mulighed for linjer med moderat hastighed med tilstrækkelig akkumulatorbufferkapacitet.

Matchende webguidepræcision til din applikation

Kravene til webstyring varierer betydeligt fra branche til branche, og at vælge en afrulningsmaskine uden tilstrækkelig styringspræcision til dit materiale kan stille og roligt underminere downstream-produktkvaliteten, selv når spændingskontrollen fungerer godt. Kantsensorer, der anvender ultralyds-, optisk eller kontrastfølende teknologi, er almindeligvis specificeret til at detektere webposition med en nøjagtighed på plus eller minus 0,1 til 0,5 mm , hvilket betyder mest i applikationer som etiketudskrivning og konvertering, hvor krav til kant til kant registreringsnøjagtighed kan løbe så stramt som plus eller minus 0,1 til 0,2 mm. Applikationer, der arbejder med strækbare materialer, såsom ikke-vævede stoffer, kræver blidere spænding og styrende kontrol for at undgå at forvrænge materialet, mens stive materialer som papir eller pap tåler en bredere styretolerance uden kvalitetsproblemer.

Specifikationstjekliste før du køber

Overvej det materiale, du faktisk kører

Forskellige industrier stiller meget forskellige krav til den samme roterende afviklingsfunktion, hvorfor den samme maskinplatform sjældent passer perfekt til enhver applikation uden justering. Papir- og tissuefremstilling involverer typisk de tungeste ruller, nogle gange over 2.500 mm i diameter, hvilket kræver kraftig rammekonstruktion og kontrol med højt drejningsmoment. Fleksible emballageapplikationer kræver præcis spændingskontrol specifikt for at forhindre filmstrækning, der ville forårsage registreringsfejl ved flerfarveprint. Batteri- og elektronikfremstilling repræsenterer den mest krævende ende af spektret, der ofte kræver spændingskontrol inden for plus eller minus 1 newton og kontamineringsfri håndtering af ultratynde, skrøbelige elektrodefolier og separatorfilm. Ved at matche din roterende afviklingsspecifikation til den faktiske følsomhed af dit materiale undgår du både underydelse på sarte underlag og unødvendigt overforbrug på præcision, dit materiale ikke kræver.

Planlæg også rulleindlæsning og løbende vedligeholdelse

Udvælgelsesbeslutninger bør ikke stoppe ved selve afrulningsfunktionen, da hvordan en rulle bliver læsset på maskinen, og hvor nemt systemet kan vedligeholdes, begge påvirker de samlede ejeromkostninger. Rullebelastningsmekanismer spænder fra simple manuelle løftesystemer til hydrauliske løfteborde og fuldautomatiske rulleskiftere, med det rigtige valg afhængigt af rullevægt, omskiftningsfrekvens og tilgængeligt operatørantal. På vedligeholdelsessiden bør købere bekræfte forventede serviceintervaller før køb, da komponenter såsom magnetiske partikelbremser typisk kræver væskeudskiftning hver 1.000 til 2.000 driftstimer, og vejecellekalibrering skal generelt verificeres på månedsbasis for at forhindre spændingsdrift i at akkumulere ubemærket over tid.

At vælge det rigtige rotary unwinder starts with an honest assessment of your heaviest roll, your required line speed and how much downtime your production schedule can actually absorb during roll changes, then working through tension control method, single station versus turret configuration, and web guiding precision in that order. Buyers who specify roll capacity and speed correctly from the start, rather than defaulting to whatever configuration seems standard, consistently get better long term performance from their equipment. A properly specified Roterende aftrækker matchet til din faktiske rullestørrelse, materialefølsomhed og hastighedskrav leverer pålidelig, lav vedligeholdelsesydelse i årevis i stedet for at blive en tilbagevendende kilde til spændingsproblemer og uplanlagt nedetid.
